안녕하세요 강원전자 입니다.

앞으로 USB케이블에 대해 정리한 내용을 총 6회에 걸쳐 안내하려 합니다.

오늘은 그 중 첫번째로, 다양한 USB 규격에 대해 소개하겠습니다.

주변에서 흔히 볼 수 있는 USB는 Universal Serial Bus의 약자로, 컴퓨터와 같은 정보기기에 주변 장치를 연결해주는 직렬 버스 규격입니다.

현재 개인용 컴퓨터, 주변기기 등 가장 많이 보급된 인터페이스 규격 중 하나입니다.

USB 규격은 형태가 다양하게 있는 데요. 커넥터에 따라 일반적인 USB 규격에 대해 설명하겠습니다.

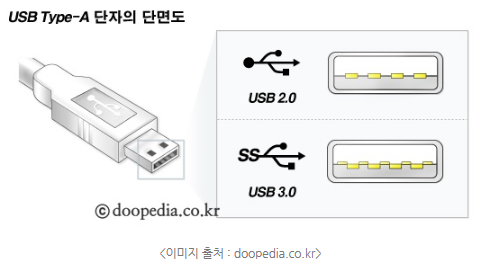

1. USB Type-A

Type-A 단자의 형태는 평평한 직사각형 형태의 단자로, 전력과 데이터를 모두 전송할 수 있습니다.

PC메인보드나 USB메모리, 케이블 등 주변에서 흔히 볼 수 있는 가장 대표적인 규격입니다. USB2.0의 경우 4개, USB3.0은 총 9개의 핀을 사용하고 있습니다.

그리고 이를 구분하기 위해 USB3.0 단자는 파란 색(내부 색상)을 사용합니다.

가장 일반적인 케이블로 아래와 같은 규격의 제품이 있습니다.

USB 2.0 USB AM to AM 케이블

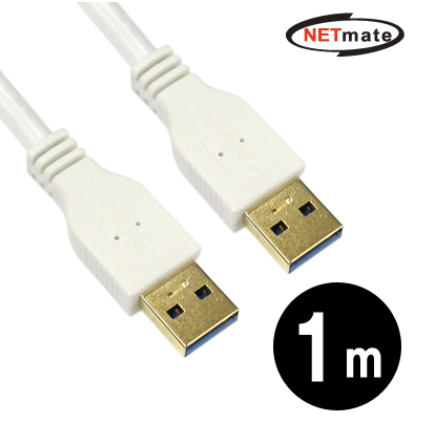

USB 3.0 USB AM to AM 케이블

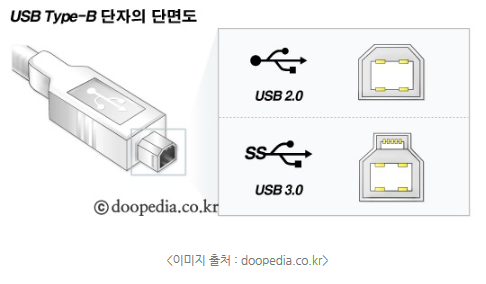

2. USB Type-B

Type-B 단자 형태는 육각형 모양으로, 주로 프린터, 스캐너 등 장비에 사용되는 규격입니다.

USB2.0/3.0 B규격의 경우 A규격과 모양만 다를뿐, 마찬가지로 4핀/9핀을 사용합니다.

또한 AM규격을 제외한 다른 규격들은 PC 혹은 장비와 연결해야 되기 때문에, 대부분의 케이블이 USB2.0/3.0 AM to 해당 규격입니다.

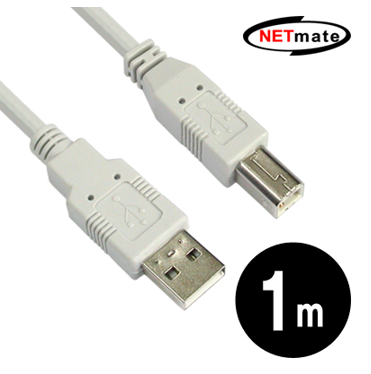

USB2.0 AM to BM케이블

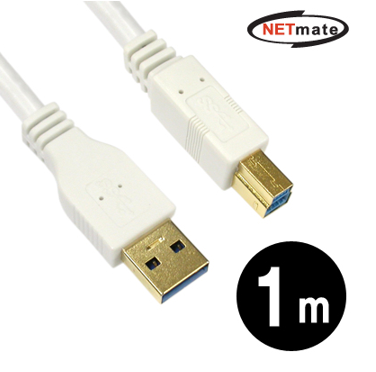

USB3.0 AM - BM케이블

3. USB Type-연장

연장타입 단자를 정확히 말하자면 Type-A 단자의 Female입니다.

즉, Type-A단자를 연결하기 위해 받아주는 역할을 하며, 위에서 안내한 Type-A를 체결할 수 있는 형태라 볼 수 있습니다.

위의 두 규격을 포함하여 연장까지의 규격을 가장 일반적인 규격이라 할 수 있는 데요.

USB 연장 규격의 경우, 다양한 특성이 있습니다. 연장이라는 말처럼 연결하여 사용할 수 있다는 점입니다.

사용 방법은 연결하는 길이에 따라 일반 케이블과 리피터로 구분됩니다.

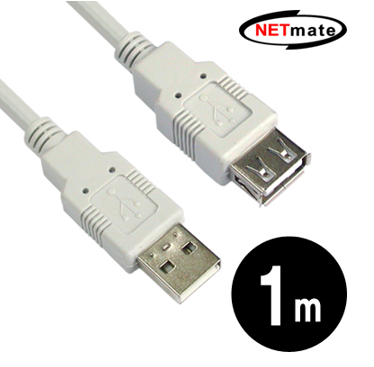

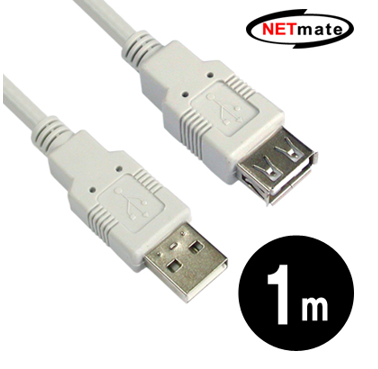

USB2.0 AM to AF(연장) 케이블

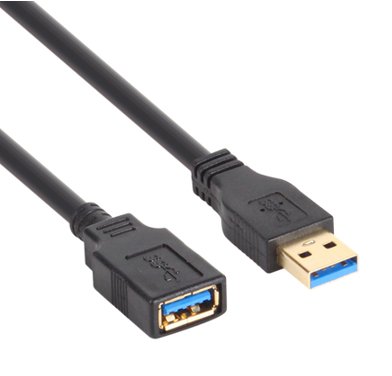

USB3.0 AM to AF(연장) 케이블

4. USB Mini 5Pin

USB Mini 5핀은 일반 USB 단자보다 더 작은 크기로, 소규모 제품에 주로 사용되는 USB단자 규격입니다.

USB허브,  MP3 등 주변기기에 주로 적용됩니다. USB Mini 5핀은 USB 케이블에 달려있기 때문에 충전, 데이터 전송 모두 가능합니다.

하지만 장비에 연결되는 케이블에 따라 충전만 되거나, 데이터 전송만 되는 경우도 있으므로, 제품을 구매하기 전에 주의해서 확인해야 합니다.

USB2.0 Mini5Pin 케이블

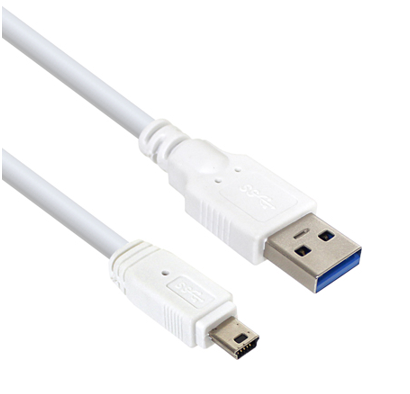

USB3.0 Mini 10Pin케이블

5. USB Micro 5Pin

핸드폰 충전 케이블로 흔히 알려진 Micro B 규격입니다. 위에서 안내한 Mini 5 Pin과 자칫 헷갈릴 수 있는 데요.

Mini 5 Pin보다 더 작은 규격이며, 말씀드린 것과 같이 안드로이드 스마트폰, 블루투스, MP3 등의 규격에 주로 사용됩니다.

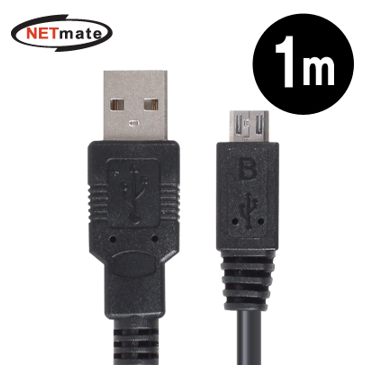

USB2.0 AM to Micro 5Pin 케이블

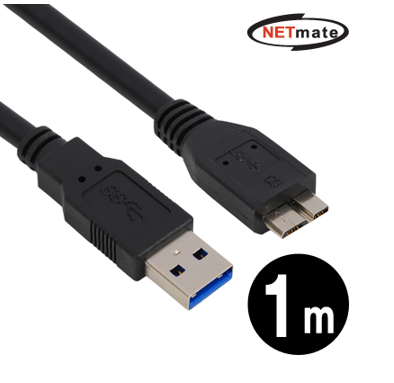

USB3.0 AM to Micro 5Pin 케이블

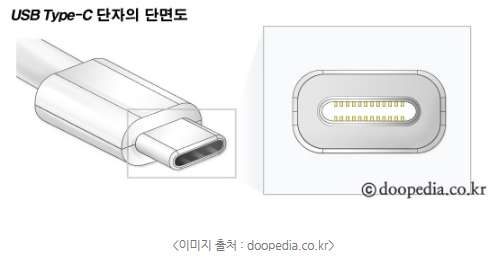

6. USB Type-C

2014년 8월에 정해진 최신 표준 규격으로, 갈수록 소형화되는 모바일 기기의 향후 확장을 위해 고안된 규격입니다.

Type-A에 비해 크기가 작으며, 앞뒤로 구분이 없어 연결하기가 쉽습니다. 데이터 전송능력은 최대 10Gbps, 전력송신 능력은 최대 100W이며, 다양한 장비와도 호환합니다.

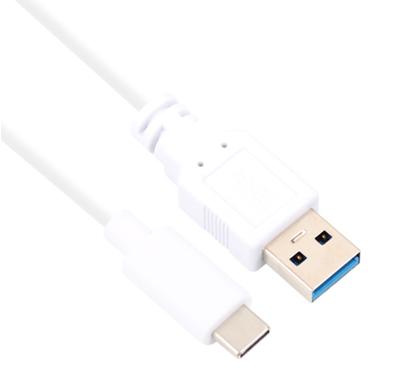

USB3.1 Type-C 케이블

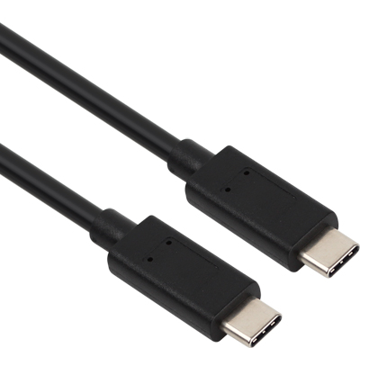

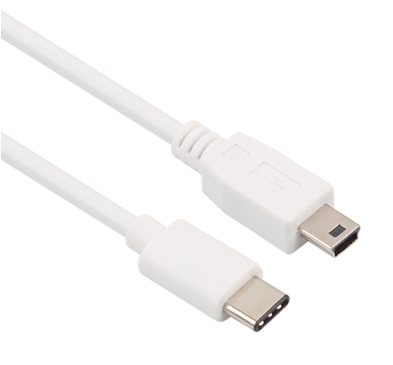

이외의 다양한 규격과 호환되는 Type-C 케이블

지금까지 다양한 USB 규격에 대해 살펴 보았습니다.

강원전자는 다양한 규격의 케이블을 갖고 있으며, 고객의 요구사항에 맞게 케이블 또한 제작하고 있습니다.

언제든 강원전자(02-702-5022)로 연락주시면 상담 및 구매가 가능합니다
