오늘은 주변에서 흔히 볼 수 있는 USB 케이블을 적재적소로 선택하는 방법에 대해 소개하려 합니다.

USB 케이블의 종류는 워낙 다양하게 있기 때문에 케이블 구매 시 구매 목적을 분명히 하는 일이 매우 중요한데요.

USB케이블을 더욱 효율적으로 구매할 수 있는 선택 요령에 대해 안내합니다.

1m~2m 길이의 케이블

일반적으로 사무실/가정에서 사용하는 길이의 케이블로, 시중에 판매하는 어떤 케이블을 구매해도 무방합니다.

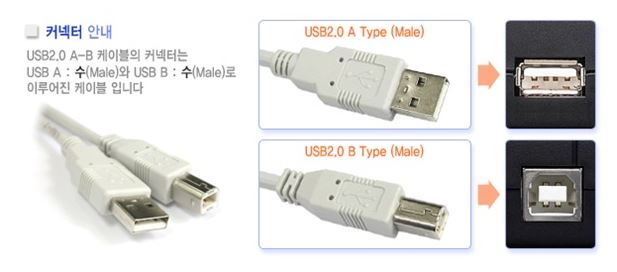

예시로 안내드릴 케이블은 강원전자에서 판매중인 프린터 연결용 USB2.0 AM to BM케이블인데요.

위 케이블(NMC-UB218) 규격은 데이터와 파워선 모두 28AWG 구조에 2중 차폐되어 있으며, 가장 일반적입니다.

USB연장, USB A/A, USB Micro B, USB Mini 5Pin 등 주변에서 흔히 사용되는 USB케이블 모두 마찬가지입니다.

5m 이상 중/장거리에 사용시

USB 케이블을 5m 이상의 장거리에서 사용하게 되면, 전력 부족 문제로 데이터가 안정적으로 전송되지 않는 경우가 발생할 수 있는데요.

그러한 경우에 USB리피터 제품 혹은 USB케이블에서 내부 선재를 굵게 사용한 제품으로 문제를 해결할 수 있습니다.

  1. USB케이블을 고급선재를 사용하는 경우

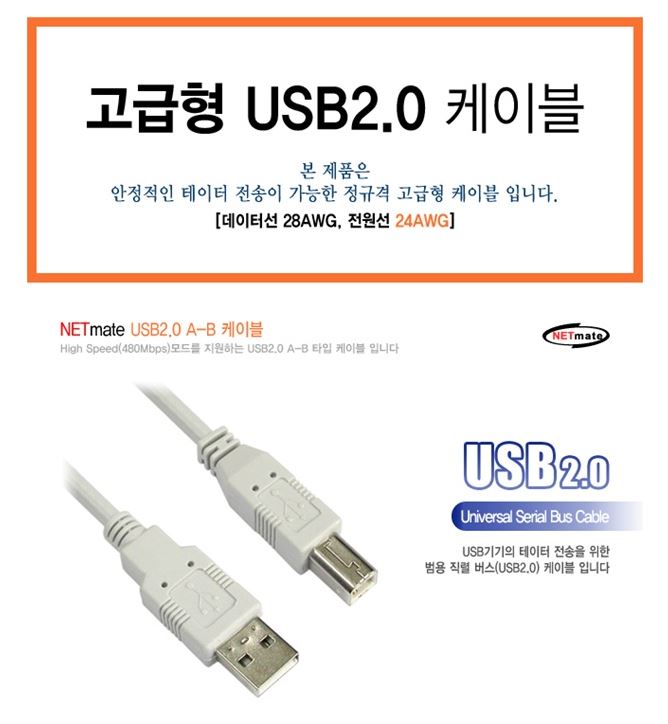

위에서 소개했듯이 일반 케이블은 데이터와 파워선가 모두 28AWG로 설계되어 있는데요. 이 중 파워선을 24AWG로 두껍게 해도 데이터 전송을 안정화할 수 있습니다.

강원전자에서는 USB2.0 A/A타입, 프린터 연결에 주로 쓰이는 USB A/B타입, 각종 장비에 연결하는 연장타입까지 다양한 규격의 제품을 고급선재로 제작 판매하고 있습니다.

  2. USB 리피터를 사용하는 경우

고급선재의 USB 케이블을 써도 데이터 전송이 안정적으로 되지 않는 경우에 차선책으로 USB 리피터를 사용하는데요. 금액적인 부담이 없다면 되도록 USB리피터 사용을 권장합니다.

증폭장치를 통해 신호를 좀 더 안정적으로 보내는 제품으로, 전원을 외부에서 연결 하느냐에 따라 무전원/유전원 리피터로 나뉩니다.

사용하는 장비가 높은 전력을 필요로 하거나, 거리가 10m를 초과하는 장거리인 경우에는 USB리피터 유전원 제품을 권장합니다.

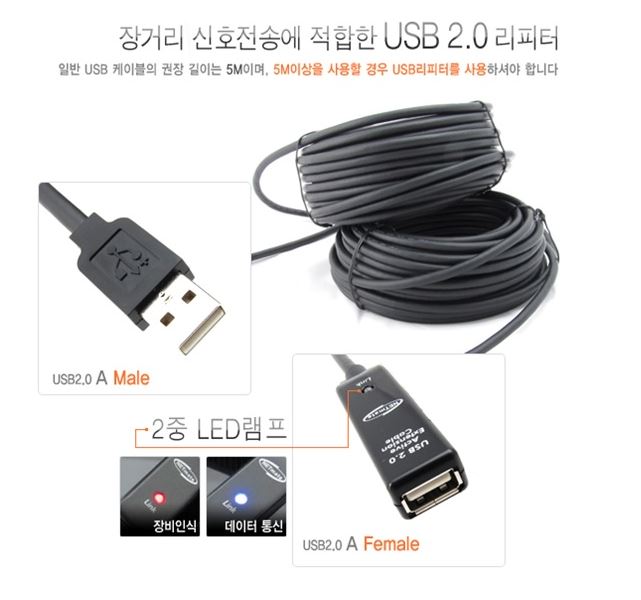

위 사진은 전원 연결이 가능한 USB 유전원 제품입니다. USB리피터는 유전원 제품에 한하여 캐스케이드방식(제품을 연결하는 방식)으로 최대 60m까지 사용이 가능합니다.(ex : 15m x 4개, 30m x 2개 등)

 USB 고급형 케이블이 필요한 경우

위에서는 케이블을 사용하는 거리에 따른 상황에 대해 소개했는데요.

이번에 안내하는 내용은 특수한 상황에서 필요한 고급형 케이블입니다.

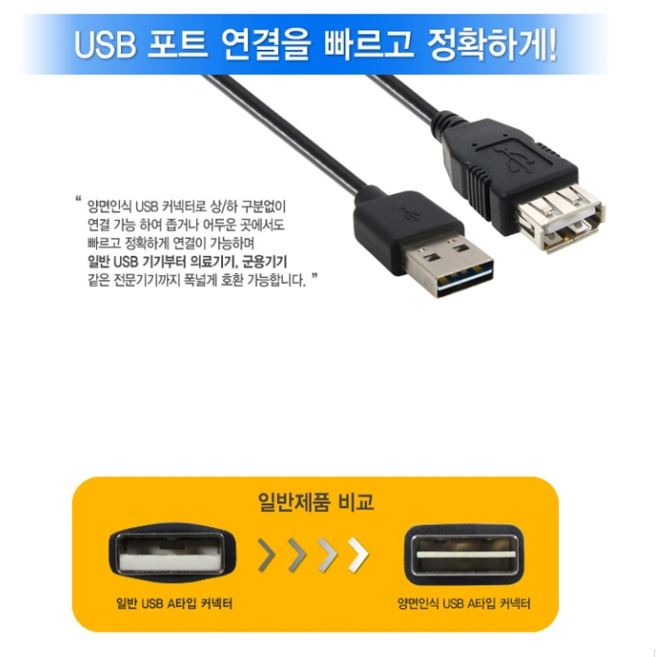

  1. 양면인식(reversible) USB케이블

USB 케이블의 커넥터를 꽂을 땐 상하 구분을 해야되서 빨리 연결하는데 어려움이 있는데요.

양면인식(reversible) 케이블을 사용하면 상하 구분 없이 쉽게 연결할 수 있습니다.

따라서 좁은 공간에서 필요하거나, 긴급상황(의료기기, 군용기기 등)시 장비에 적용됩니다

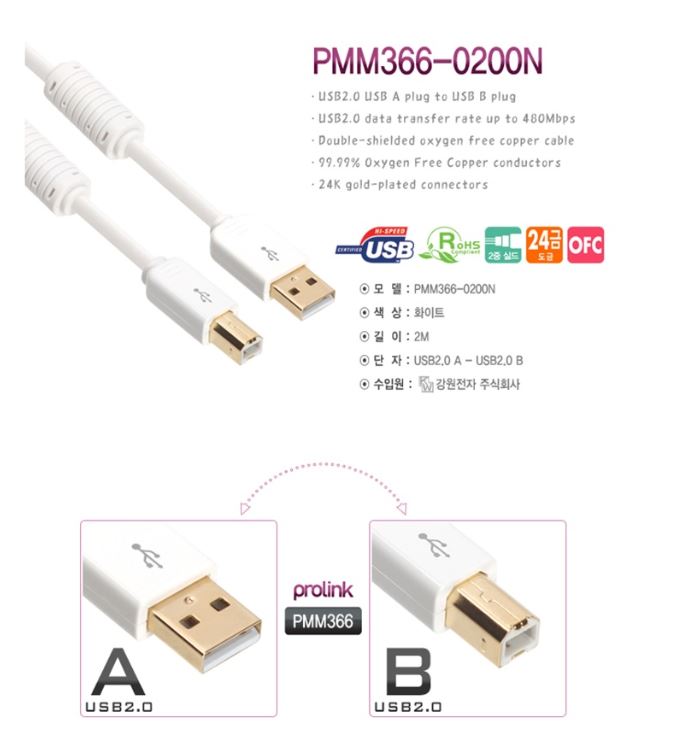

  2. OFC동선을 사용한 고급형 케이블

내부 선재를 더 좋은 퀄리티로 24AWG와 99.999% OFC동선(UL인증)을 사용하고, 고밀도로 2중 차폐 처리된 케이블인데요.

커넥터는 24K 금도금 커넥터인 고급형입니다

  3. 산업용 하이플렉스(High-Flex) 케이블

산업용 환경에서 쓰이는 케이블로 머신비젼이나 산업용 카메라 등 움직임이 많은 경우에 필요한 케이블입니다.

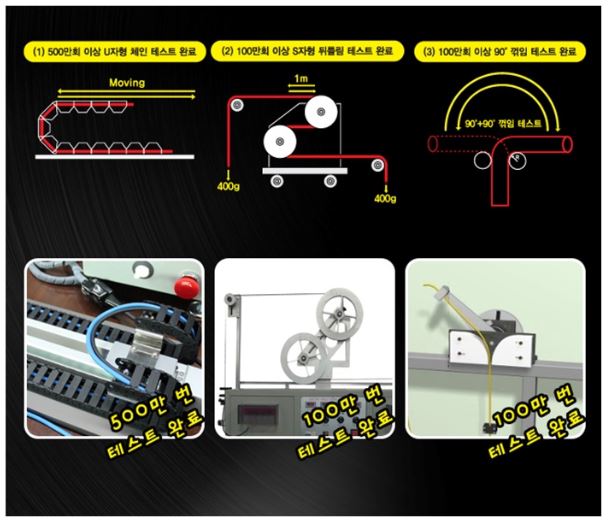

강원전자에서 판매중인 하이플렉스 케이블은 500만회 이상 U자형 체인 테스트, 100만회 이상 S자형 뒤틀림 테스트,

100만회 이상 90도 꺾임 테스트를 완료하여 단순, 반복적으로 움직임이 많은 환경에서도 데이터를 안정적으로 전송할 수 있습니다.

위 케이블은 산업용 케이블에 걸맞게 3중 차폐, UL인증 등 각종 인증 및 최상위 규격으로 되어있는 케이블입니다.

또한 고객사 상황에 따라서는 조건에 걸맞은 제품으로 제작할 수 있기도 하고요.

지금까지 이렇게 각 상황에 따라 다양한 케이블들을 안내해드렸는데요.

강원전자에서는 위 케이블 외에도 다양한 규격의 USB 케이블을 제작, 납품하고 있습니다. 주문 제작 가능한 USB케이블은 아래와 같습니다.

- 특정 핀맵으로 케이블 제작

- 별도의 도면을 갖고있는 경우, 도면에 따른 제작

-한쪽만 커넥터를 달고,반대편은 연결하지 않은 경우

-커넥터를 “ㄱ”형으로 꺾임 커넥터로 제작(꺾임은 왼쪽/오른쪽/위/아래 모두 가능)

이외에도 다수의 경험으로 고객사 환경에 맞춰 케이블을 제작, 납품 가능합니다.

관련 문의사항은 언제든 강원전자(02-702-5022)로 문의주시기 바랍니다.
