필드 테스트 결과 보고
- 강원전자 USB 2.0 네트워킹 케이블(KW-210N)
2003-12-11
필드테스터 강동필
1. 개요
예전에
FX(FastLynx)라는 프로그램이 있었습니다. 프린터 포트로 사용되던 패럴랠(병렬)포트를 이용하여 컴퓨터간에 파일을 주고 받는 프로그램이었는데,
플로피디스크로 힘들게 옮겨야 했던 시절에 참으로 편리하게 사용했던 기억이 납니다. 그러나 지금은 네트워크 기술의 발달로 대용량의 데이터를 고속으로
다양한 인터페이스로 심지어는 선 없이도(Wireless) 주고 받을 수 있는 세상이 되었습니다. 강원전자의 USB 2.0 네트워킹 케이블(KW-210N)은
편리한 USB 인터페이스의 케이블 하나로 마치 일반 LAN카드와 케이블로 네트워크를 구성한 것처럼 사용할 수 있습니다(Virtual
Network Adapter). 그리고, 단순히 파일만을 주고 받을 때는 FX 프로그램과 비슷한 SuperLink라는 프로그램도 지원합니다.
|
|

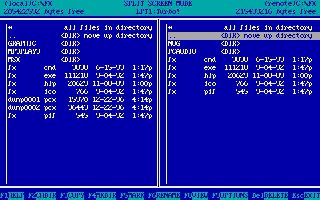

그림1. FX 프로그램
|
2. 외형 및 제품 구성
|
|
그림2. CD가 들어있는 케이스
그림4. 드라이버, 매뉴얼
CD
|
그림3. 케이블
그림5.
보호캡
|
3. 설치
|
|
|

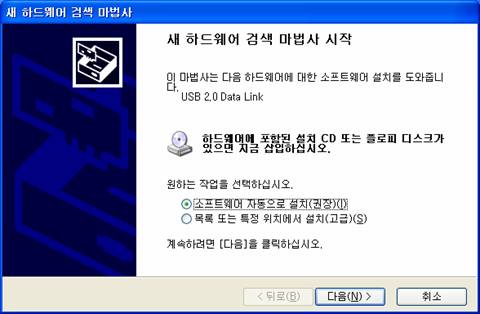

케이블을 꽂으면 PNP를 지원하므로
아래와 같이 새 하드웨어 발견 메시지가 뜨고, 새 하드웨어 검색 마법사가 시작됩니다.
|
|
|

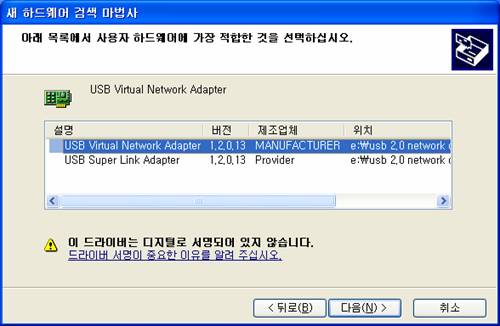

드라이버 CD를 넣고 “USB
Virtual Network Adapter”를 선택합니다. “USB Super Link Adapter”는 파일을 주고 받을 때만 쓰는 방식으로
별로 사용할 일이 없을 듯 합니다.
|
|
|

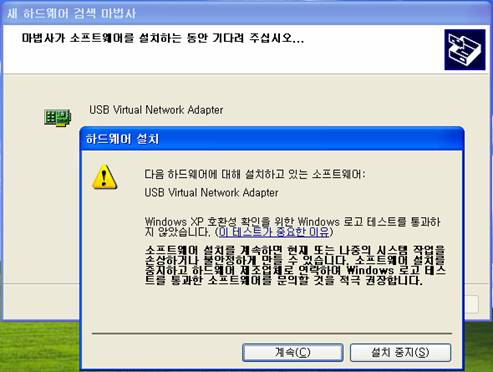

위 메시지는 무시하시고 “계속”합니다.
|
|
|

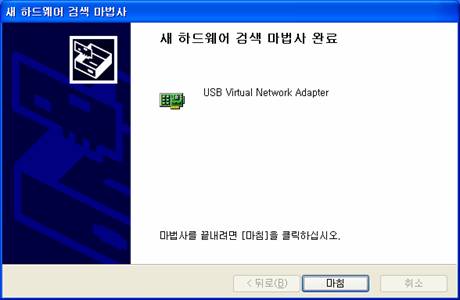

그러면 설치가 완료되고 사용할 준비가 됩니다.
|
|
|
|

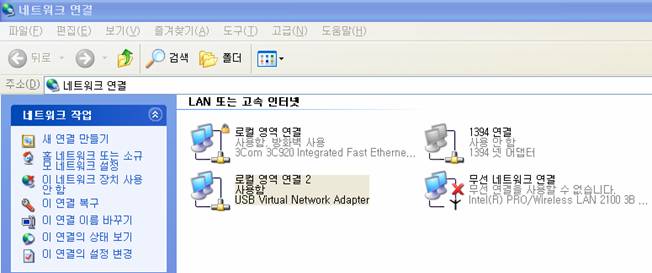

네트워크 연결을 보면 마치 새로운 LAN카드가 설치된 것처럼 “USB Virtual Network Adapter”라고 표시되어있습니다.
|
|
|

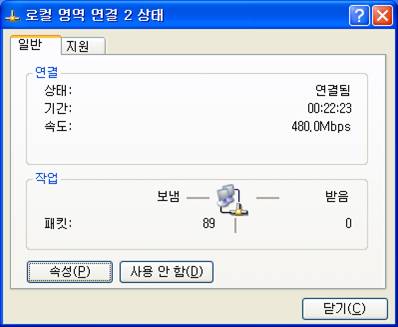

연결상태를 보면 속도가 USB2.0의
이론적인 최대 속도인 480Mbps로 되어있습니다.(우와~) CD에서 직접 셋업프로그램을 실행하여
설치할 수도 있는데, 방법은 강원전자 자료실에 자세히 나와 있습니다.(^^;)
두번째 컴퓨터에 설치시에 잘 안되는 경우는 첫번째 컴퓨터에서
케이블을 빼고 하시면 됩니다.
|
|
|

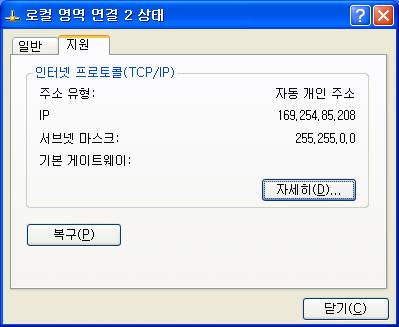

조금 있으면 자동으로 IP가
할당되는데, 임의로 192.168.x.x 대의 IP를 수동으로 설정하여 사용해도 됩니다.(예를 들면, 첫번째 컴퓨터에 192.168.0.1을 두번째
컴퓨터에 192.168.0.2를 설정합니다.)
|
|
|

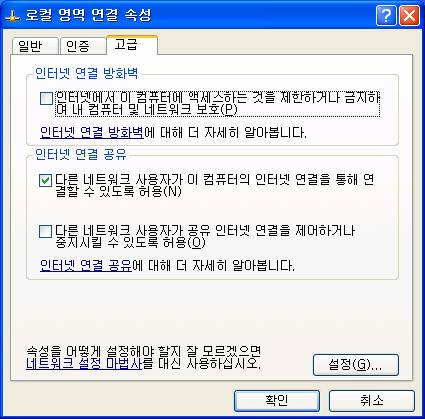

인터넷 연결 공유를 하려면
xDSL, CATV 등 인터넷회선이 연결된 컴퓨터에서 위처럼 인터넷 연결 공유를 설정하면 됩니다(윈도우 XP에서 설정하는 것을 기준으로 설명드립니다.).

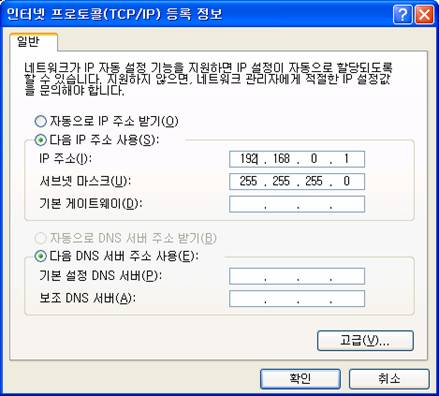

그러면 아래 그림처럼 “USB Virtual Network Adapter”의 IP가 192.168.0.1로 설정되며 인터넷 연결 공유를 사용할
수 있는 준비가 됩니다.
|
|
|
인터넷 회선이 직접 연결되지 않은 두번째 컴퓨터에서 “USB Virtual Network Adapter”의 IP를 위처럼 설정하면 인터넷을 사용할 수 있습니다.
4. 성능 테스트
성능 테스트는 3가지 방식(USB1.1,USB2.0, Fast Ethernet)으로 2대의 컴퓨터간에 대용량의 파일을 복사하여 전송속도를 측정하였다.
또한, 인터넷회선이 연결된 컴퓨터에 연결하여 인터넷공유기로서의 성능을 측정하였습니다.
가. 테스트 환경
- 데스크탑 #1
|
|
구분
|
내역
|
|
모델
|
삼보 Dreamsys Office
|
|
운영체제
|
Windows XP Professional
|
|
CPU
|
Intel® Pentium®
III 550MHz
|
|
HDD
|
80GB
|
|
RAM
|
512MB(100MHz)
|
|
Main-Chipset
|
Intel® 440 BX
|
|
USB
|
USB 1.1
|
|
|
- 데스크탑 #2
|
구분
|
내역
|
|
모델
|
HP Compaq D330 uT
|
|
운영체제
|
Windows 2000
Server
|
|
CPU
|
Intel® Pentium® VI
2.4GHz
|
|
HDD
|
80GB
|
|
RAM
|
512MB(DDR, 266MHz)
|
|
Main-Chipset
|
Intel® 865G
|
|
USB
|
USB 2.0
|
|
- 노트북
|
구분
|
내역
|
|
모델
|
삼성 센스 X10
|
|
운영체제
|
Windows XP
Professional
|
|
CPU
|
Intel® Pentium® M
1.3GHz
|
|
HDD
|
40GB
|
|
RAM
|
768MB(DDR, 266MHz)
|
|
Main-Chipset
|
Intel® 855
|
|
USB
|
USB 2.0
|
|
|
나. 컴퓨터간 네트워크 케이블로서의 성능
-
컴퓨터간 파일을 복사하는 시간을 측정
-
파일 크기 : 700,170KB
-
테스트 결과
|
|
구 분
|
시작시간
|
종료시간
|
소요시간
|
속도(Mbps)
|
|
USB2.0↔USB1.1
|
11:01:30
|
11:16:11
|
0:14:41
|
6.2
|
|
USB2.0↔USB2.0
|
7:10:00
|
7:10:57
|
0:00:57
|
96.0
|
|
Fast Ethernet
|
12:24:30
|
12:26:24
|
0:01:54
|
48.0
|
|
|
|

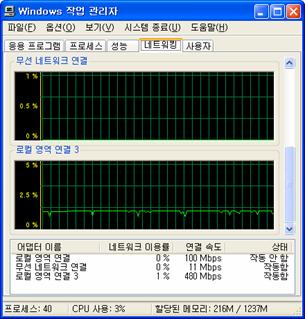

USB2.0↔USB1.1의 경우 낮은

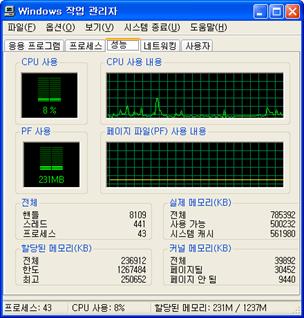

쪽인 USB 1.1로 동작하므로 최대속도는 12Mbps입니다. 이 경우에는 USB 1.1 규격 자체의 속도 저하 요인이 있으며, CPU의 사용률은
8%정도로 높지 않았습니다.
|
|
|

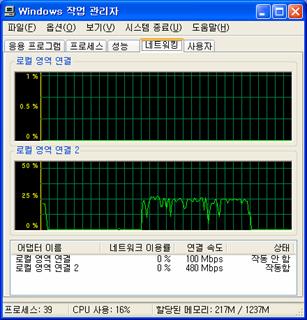

USB2.0↔USB2.0의 경우에는
USB 2.0 규격의 최대속도가 이론상 480Mbps이므로, 인터페이스 자체의 병목현상보다 CPU 성능, 하드디스크 입출력(I/O) 성능 등의

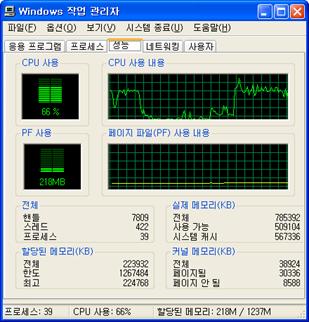

영향을 받게 됩니다. CPU의 사용률이 60% 이상으로 높았습니다.
|
|
|

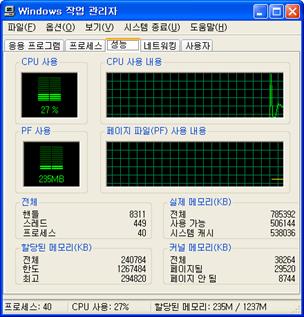

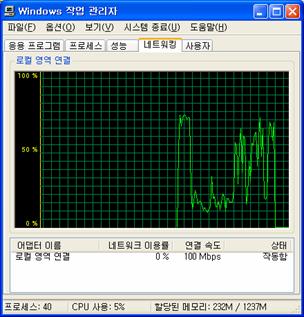

Fast Ethernet의 경우는 이론적인
속도가 100Mbps이지만, 실제 속도는 최대 70Mbps, 평균 48Mbps 정도의 속도를 보여주었습니다. CPU 사용률은 27% 정도로
USB2.0의 경우보다는 사용률이 낮았습니다.
다. 인터넷 공유기로서의 성능

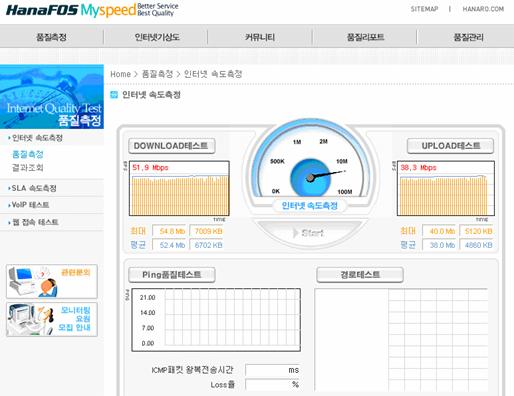

- 인터넷 속도 측정 사이트(http://myspeed.hanaro.com)에서 5회 측정한 평균 속도로
비교
|
|
|
|
- 테스트 결과
(단위 : Mbps, msec)
|
|
구분
|
인터넷회선
|
USB 공유
|
|
Dn
|
Up
|
RTT
|
Loss
|
Dn
|
Up
|
RTT
|
Loss
|
|
측정치
|
65.8
|
53.0
|
0.52
|
0.0
|
54.5
|
37.1
|
1.49
|
0.0
|
|
비교치
|
|
83%
|
70%
|
288%
|
|
|
|
|
5. 결론
강원전자의 USB 2.0
네트워킹 케이블(KW-210N)은 최대 480Mbps까지 지원되는 USB 2.0 타입의 네트워크 케이블로써 컴퓨터간 파일 전송, 인터넷 연결 공유기
등으로 유용하게 사용할 수 있습니다. 특히, 별도의 LAN 카드 필요 없이 케이블 하나로 간편하게 인터넷 연결 공유기로 사용할 수 있으며, “핫
플러그”가 지원되는 USB 방식으로 설치와 제거가 매우 쉽습니다.
또한, 가상의 LAN 카드처럼 설치되므로, 일반 LAN 카드를 다루듯이 쉽게
쉽게 설정할 수 있습니다. CD에는 영문/중국어 매뉴얼만 제공되어 다소 불편하나, 강원전자 홈페이지에서 설치 방법을 제공하고 있으므로 큰 불편은
없을 것 같습니다.
성능 테스트 결과를 보면 USB 2.0의 최대 속도인 480Mbps에는 미치지 못했지만 Fast Ethernet 보다 약
2배의 뛰어난 성능을 보여 주었으며, 인터넷 회선 공유기로서의 성능도 매우 우수하여, 최대 52Mbps의 VDSL이나 100Mbps LAN 방식의
초고속 인터넷회선을 공유하여 사용하는데도 문제가 없어 보입니다.
2대의 컴퓨터에서 간편하게 인터넷 공유 구성을 하거나, 노트북과 함께 가지고 다니면서
다른 컴퓨터와 간단히 자료를 주고 받을 경우 등에 매우 유용하게 사용할 수 있는 제품으로 판단됩니다.
|
