SOHO(small office home office)란 말이 있다. 주택이나 소규모의 공간을 이용하여 개인용 컴퓨터를 이용하는 사업의 형태이다. 이제 이를 외부로 확장이 가능하게 하는 것이 KW-1000이다. 아마도 이제 자동차가 사무실의 역할을 할 수 잇을 것으로 보인다. 이를 SOCO(small office car office)라고 부를 수 있을 것이다. 또한, 비싼 캠핑카에서나 가능하던 것이 이제 이 제품만 잘 활용하면 가전제품도 차에서 이용이 가능하다.

강원전자의 제공으로 KW-1000 필드테스트를 하게 되었다. 이제품은 자동차 전원를 이용하여 220V로 승압하여 220V 전용 가전제품을 사용가능하게 하는 제품이다. 본인은 강원전자의 12V아답타,, USB-Keyboard 및 PS2 adaptor, USB-serial convertor, 각종 전원변환 outlet adaptor, 핸드폰 USB 통신케이블 등을 사용하고 있는데 이번 기회로 더욱 더 강원전자의 제품에 대한 신뢰를 높이게 되었다.

필드테스의 내용을 첫째 제품의 구성 및 특징과 매뉴얼에 관해서 살펴보고 둘째, 제품의 활용 ① 전압의 안전성 ② 발열 ③ 지속성(장시간 사용가능성)이다. ④ 장비보호(자동 전압 차단 및 휴즈) ⑤ 소음(팬소음) ⑥ 노이즈(오디오장비) 등을 살펴볼 것이다.

필드테스트의 구체적인 내용은 설치과정을 디지탈 카메라로 촬영, 일부는 동영상으로 정격전압대로 출력되고 있는지 디지탈 테스터기를 통해서 전압을 체크할 것이다.

1. 제품의 구성

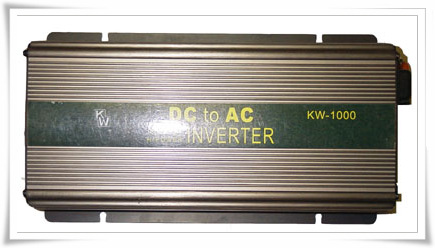

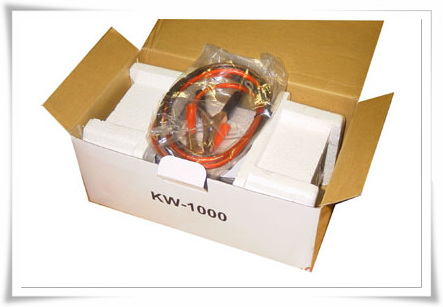

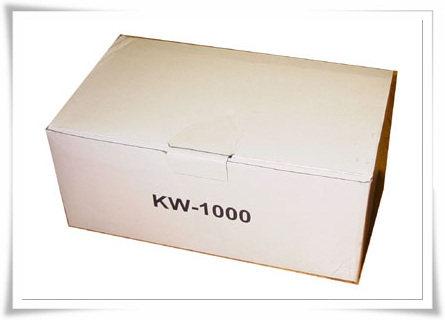

필드테스트자에 대한 발표가 없어 계획이 취소되었을 것으로 생각하였는데 6월 21일(월)에 전화연락을 받고 제품을 수요일에 받게 되었다. 제품이 작을 것으로 생각하였는데 포장되어 온 제품은 무척 커 보였다. 그러나 이는 제품을 보호하기 위하여 에어쿠션으로 채워서 배송되었기 때문이었다. 외부 충격으로 부터의 제품보호가 잘 되어 있었다.

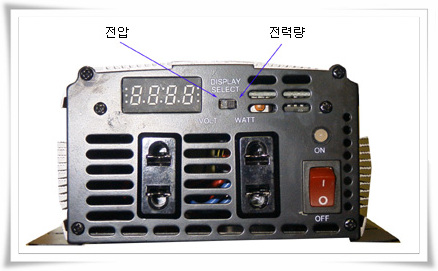

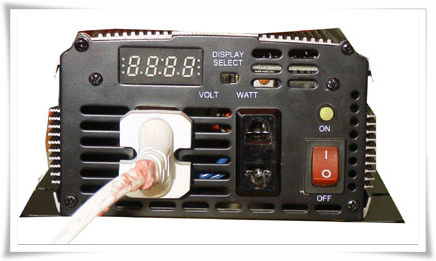

전면은 전원을 연결할 수 있으며 200V의 전원콘센트(outlet)이 2개 위치하고 있으며, 아래에서 보는 바와 같이 전원의 크기를 측정할 수 있으며, 전기의 사용량을 측정할 수 있는 스위치가 있어 십진수로 표기된다. 여기서 전원은 사용한 바에 의하면 입력 전압을 나타내고 있고 아래서 실제 사용할 데 배터리의 전압과 거의 일치하고 있는 것을 알 수 있었으며, 전력(Watt)는 가정용 전력계와 마찬가리로 현재 전기 사용량을 확인 할 수 있다. 그리고 램프는 정상 또는 이상 유무를 색깔로 알 수 있다. 정상은 녹색을 표시하고 아래 파워 스위치가 있어 전원을 단속할 수 있다. 무엇보다 전력이 표시되어 사용하는 전기 기기의 과대한 사용을 방지할 수 있다.

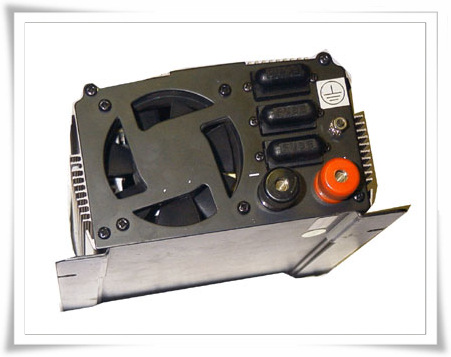

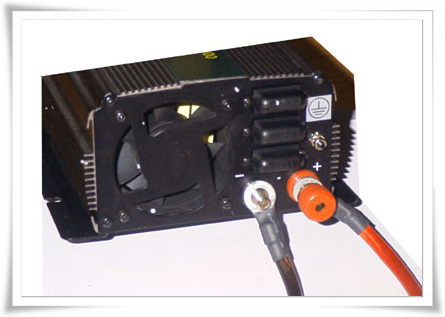

배더리 연결부은 붉은 색의 단자와 검은색의 단자로 이루어져 있으며, 검은색은 자동차 배더리의 -극을 붉은색은 자동차 배더리의 +극에 연결하도록 되어 있다.

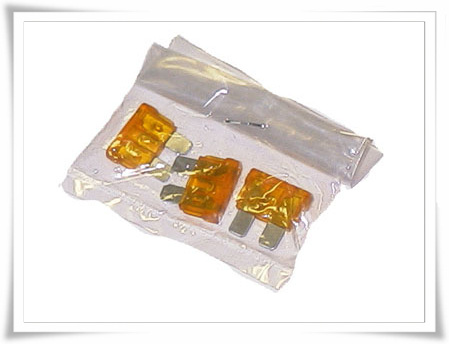

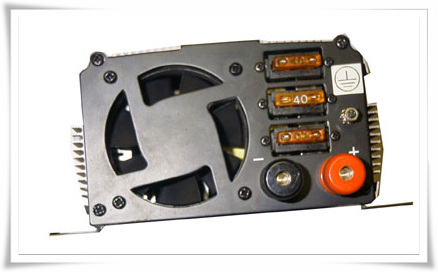

휴즈는 40암페아의 3개로 구성되어 있다. 위 그림의 캡을 제거하면 아래 그림과 같은 휴즈가 3개의 쌍으로 나온다. 그리고 우측의 접지 단자가 보인다. 사용시 접지를 필요로 한다. 전기기기를 만질 때, 장갑을 사용하지 않으면, 전기가 누전되는 것을 느낄 수 있었다.

2. 설치
설치 하기에 앞서 사용설명서를 숙지해야 한다. 포장지에 경고 문구가 사용설명서를 읽지 않고는 사용하지 못하게 한다. 대부분의 비닐포장지는 버리기 마련인데 굵은 글씨고 경고의 문구가 특징이다. 물론 1000W를 감내하는 장비임으로 이에 대한 경각심을 불러일으키려고 하는 것으로 보인다.

<공고문 1 > 비닐 포장지의 경고문
WARNING
To avoid danger of suffocation
keep away from babies and children.
Do not use in cribs beds,


2.1 사용설명서
사용설명서는 영문으로만 제공이 된다. 이에 관한 것은 시간이 할애되면 한글로 제공하는 것이 바랍직할 것이다. 그래서 몇가지 중요한 부분은 번역하였다.

2.1.2 영문파일
파일로 된 영문파일 받고 자 할 경우 옆을 누르도록 하세요 다운로드

2.1.3 한글파일
보인이 한글로 매뉴얼을 만들었습니다. 사용기에 부족한 부분과 각종 특성들을 확인하실 수 있을 것입니다. 다운로드

* 인버터는 12볼트 직류에 에 음극에 접지 시스템에 사용하여여야 한다. => 한국차량은 대분은 음극이 접지되어 있다. 즉 차체에 음극이 통하고 있다. 양극 접지시스템에서는 사용을 금지한다. 화물차량(24볼트)는 사용해서는 안된다.

2.2 설치

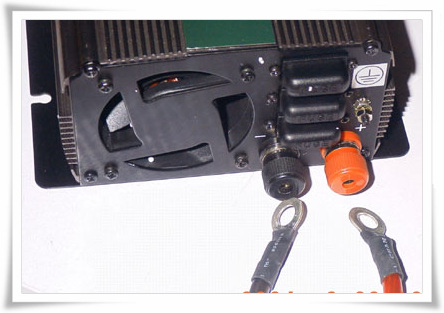

매뉴얼을 숙지하고 우선 인버터의 단자에 전선을 연결하였다. 각 전선의 색상에 맞추어 단자에 전선을 연결한다. 전선을 연결할 때 단자의 나사를 풀 게 되면
연결할 수 있게 고리에 연결하고 연결을 하면된다.

자동차에 연결은 배터리의 단자에 악어클립은 연결하면된다. 이 때, 인버터의 전원은 단속(OFF)상태에서 연결하여여 한다. 조그만 스파크는 있었으나 악어클립을 잘 연결하면 이러한 현상은 없어졌다.

3. 제품사용 내용

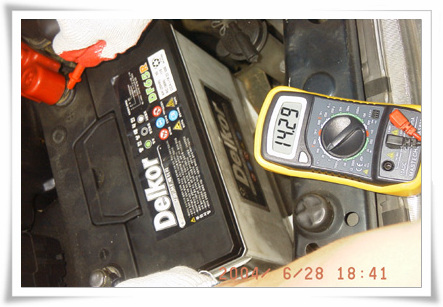

우선, 바데리의 전원의 확인 하였다. 시동을 건 상태에서 배터리의 전원을 확인하였다. 직류전원으로 14.29볼트가 출력되고 있음을 알 수 있으며 사용설명서 6페이지의 인버터 작동범위에 들어가고 있음을 확인 할 수 있다.

전원은 연결한 상태에서 인버터에서도 전원을 확인 할 수 있다. 이런 테스터기를 사용하지 않고서도 인버터 자체내에서 입력전압을 확인할 수가 있었다. 입력전압은 디스플레이 스위치를 볼트로 놓으면 4.1에서 14.2볼트 사이에서 변화가 있었다. 그리고 아래의 스위치는 ON으로 하고 정상이면 램프가 청색으로 작동하였다. 그리고 테스크 과정에 과전류방지 기능(surge)기는 있는 안전코트를 이용하였다. 두 개의 콘센트 중 왼쪽의 것 1개를 사용하였다.

3.1 입력 전압과 출력 전압
위에서 살펴본 바와 같이 입력전압은 14.18볼트였으며, 출력 전압은 인버터가 제공하지 않고 있다. 그래서 테스터기를 활용하여 출력 전압을 확인하였다. 출력전압은 220볼트였다. 이는 아래의 동영상에서 확인 할 수 있다. 1시간 이상 사용하여도 안정적으로 출력이 되었다. 이는 테스트 중에 확인 하는 것이 정화상보다 나을 것으로 보인다.

<동영상 1> 입력전압

3.2 전기기구 사용

3.2.1 드릴(Black Deck KD564RE : 450W)과 캠코더(삼성캠코더)
전기기구는 외부전원의 활요이 어려워 사놓고 사용하지 못하고 있었던 드릴과 광택용 보조도구를 활용하였다. 전기드릴은 Black&Decker의 모델 KD564RE를 사용하였다. 이 드릴은 450와트라고 표기 되어 있다. 그리고 드릴의 앞부분에 드릴날 대신 광택용 보조도구를 설치하였다. 사용시간은 약 25분 정도 소요되었다. 그리고 캠코더는 배더리가 거의 방전되어 처음에는 배테리만으로 사용하다가 드릴이 정상 작동하여 안전콘센트에 동시에 사용하였다. 드릴광택기를 사용중 전압(인버터의 스위치를 전압으로 전환)은 50와트에서 100정도를 사용하고 있음을 알 수 있다.

<그림 2> 드릴 광택기 사용중 50-100와트

드릴 광택기를 사용하면서 이상이 앖어, 이제 캠코더까지 연결하여 캠코더를 찍으면서 동시에 작업을 하였다. 본격적인 광택작업이 시작된 후 20여분 소요된 후 전압을 확인하였다. 이 때는 100와트로 뚜렷이 보이는 것을 확인 할 수 있다. 이는 드릴과 캠코더를 동시에 사용한 전력이다.

<동영상 3 > 드릴과 캠코더를 사용하면서 전력측정

30여분이 소요 후에 출력전압을 확인 하였다. 출력전압은 205볼트를 출력하고 있음을 알 수 있으며, 인버터의 열도 약간 뜨거운 정도의 미열이었으며, 광택기로 사용하는 드릴에서 많은 열이 발생하였는데 이는 광택중 마찰열이 발생한 것으로 보인다. 그리고 아래 동영상에 마지막에 출력 전압이 205볼트임을 확인 할 수 있을 것이다.

<동영상 4> 30분 사용 후 출력전압

3.2.2 노트북 활용(삼보 Dreambook) : 휴대용 TV(SEIKO LVD212)
휴대용 TV, 드릴, 노트북, 캠코더를 동시에 사용하여도 이상이 없음을 확인 할 수 있었으며, 출력전압도 여전히 200-4볼트로 안정적으로 나타났으며, 특별히 어려움이 없이 안정적으로 사용이 되었다. 4개의 장비를 동시에 사용하여도 200와트가 넘지 않았다. 이것은 드릴의 부하가 광택기로 사용할 경우 많이 안 걸려 이러한 현상이 발생한 것으로 생각되나. 전기드릴로 사용할 경우는 추후 확인해 봐야 할 것 같다.


3.2.3 진동청소기 1400W
삼성 센 VC-7101G를 사용하였다. 이 진공청소기를 작동을 시키면 과부하보호용 멀티콘센트가 자동으로 전원을 차단하여, 인버터에는 이상이 없었다. 이러한 현상이 발생한 것은 청소기가 전원 1050W를 사용하고 것으로 표기되어 있었다. 보다 낮은 용량의 청소기를 사용하가고 하는데 이용할 수 없어 아쉬움이 있다. 매뉴얼에 나와 있듯이 과부하의 경우 인버터에 손상을 줄 수 있다고 하여 더 이상의 테스트를 하지 못하였다.



4. 결론

1000W의 대용량의 인버터를 직접 사용하니 매우 편리함을 알 수 있었다. 그리고 또한 자동차 배더리를 이용하여 전기 기구를 사용할 수 있게 하는 KW-1000의 기능을 확신 할 수 있었다. 전압의 안정성, 낮은 발열, 캠코더를 사용하여도 전혀 노이즈가 발생하지 않아 음향기기의 활용도 가능할 것으로 보인다. 즉, 200볼트의 안정적인 전압발생, 낮은 발열량, 음향기기의 적은 노이즈 등 좋은 점수를 줄 수 있으나, 꼬아진 전선으로 배터리에 직접 연결하여 사용하고 임의로 전선을 늘려 사용하는 것을 권하지 않아 아쉬움이 크다. 영문매뉴얼에서는 시가잭을 사용할 있는 것으로 되어 있으나 제품에서 제공하지 않아 아쉬움이 있다. 또한 한글 매뉴얼의 제공이 필요하리라 보인다. 그래서 미약하지만 본인이 한글로 만든 설명서를 첨부하였다. 상기의 한글매뉴얼은 일부분은 의역한 부분도 있다. 이렇게 사용할 기회를 준 강원전자에 감사합니다.
