이번에 운 좋게 강원전자에서 주최하는 Netmate, NMX-WB04G의 필드테스트를 하게 되었습니다. 부족한 제 글을 시작하기 전에 필드테스트 기회를 주신 강원전자 측에 감사의 말씀부터 전하겠습니다.

 얼마 전에 회사에서 제가 쓸 노트북을 새로 구입하면서 LGIBM에서 하는 행사 대상에 포함되나 알아봤더니, 전 타블렛 모델을 구입해서 안된다고 하더군요 T.T 그래서 가격 비교 사이트에서 유무선 공유기를 쭉 둘러 보던 중 GIGABYTE사의 제품이 등록되어 있길래, 강원전자에 방문했다가 응모하게 되었습니다. 솔직히 운이 좋았던 것 같습니다.

  그럼 과연 NETMATE, 54M 유무선 공유기는 어떤지 제가 짧은 기간동안 사용해 보면서 느낀 점을 정리해 보도록 하겠습니다.

  외형 및 특징

Product NMX-WB04G CPU   ADMtek 5120 (175MHz MIPS R4000)  RF Module   I nprocomm mini-PCI Card (IEEE 802.11g) 플래쉬   2 MB NOR Flash 램   16MB SDRAM WAN 포트   One 10/100BaseT Fast Ethernet LAN 포트   Four 10/100BaseT Fast Ethernet Antenna   RP-SMA Detachable Antenna Certification   FCC Class B, CE Mark, C-Tick 전원   12V 1A DC Linear Power Adaptor 제품규격   30(H)*187(W)*100(D) mm 동작온도   0~50 ° C 동작습도   0~90% (Non-Condensing)

  모델명은 NMX-WB04G이며, ADMtek 5120 CPU를 사용하여 연산을 처리합니다. 또한 2MB의 Flash 메모리를 가지고 있습니다. 유선 PC 연결은 총 4개의 LAN 포트로 지원하며, 안테나는 Detachable이라고 명시되어 있는 것 보니 고정식이 아니라는 말인 것 같네요. 실제로도 분리됩니다. ^^

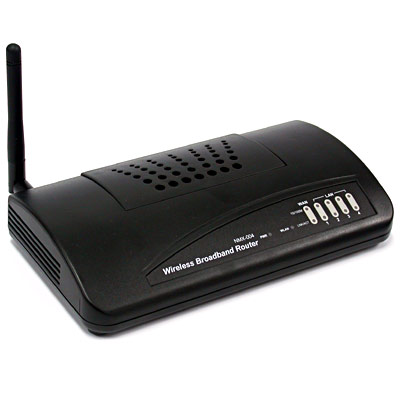

 찾아보니 Netmate의 IEEE 802.11B 규격의 유무선 공유기의 모델명은 NMX-004이더군요. NMX-WB04G는 54M 지원 모델로 전체적인 외형은 NMX-004와 비슷합니다. NMX-004에 대한 정보보기를 원하시면 사진을 클릭하세요 ^^

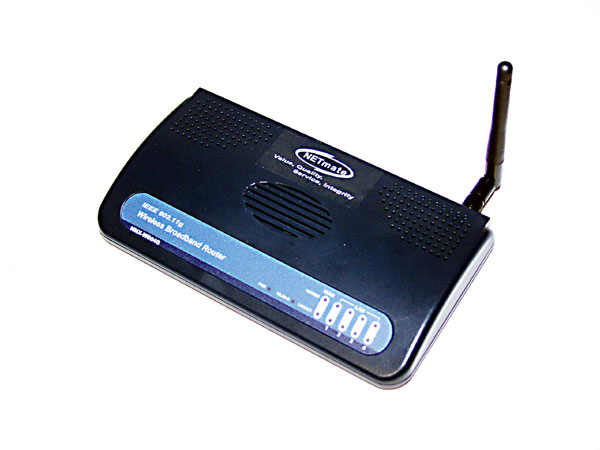

  외형 자체는 상당히 슬림하다는 느낌을 줍니다. 사실 유선 공유기나 무선 공유기나 안을 뜯어보면 구조는 상당히 간단한데, 부피가 큰 점이 마음에 안 들었습니다. 참고로 기존에 사용하던 유선 공유기는 에이엘테크의 GW-200A입니다. 그러나 NMX- WB04G는 상당히 슬림하여 공간을 덜 차지하는 것이 마음에 들었습니다.

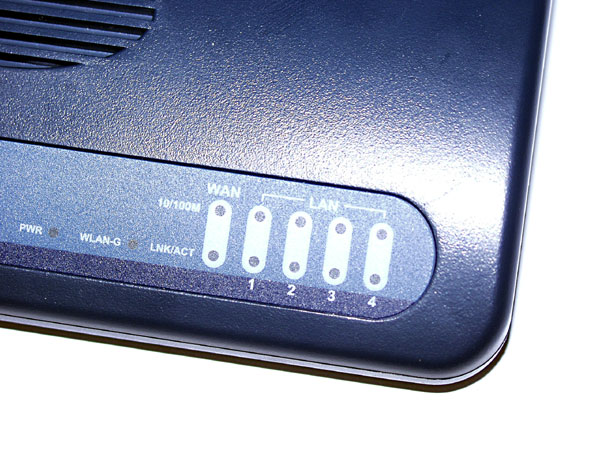

  전면에는 제대로 동작하고 있는지 확인할 수 있는 점멸등이 있습니다. WAN은 인터넷 모뎀과의 연결 상태를, LAN은 NMX-WB04G에 PC들이 유선으로 제대로 연결되었는지를 알려줍니다. PWR는 Power, WLAN-G는 Wireless 802.11G의 동작 상태를 나타냅니다.

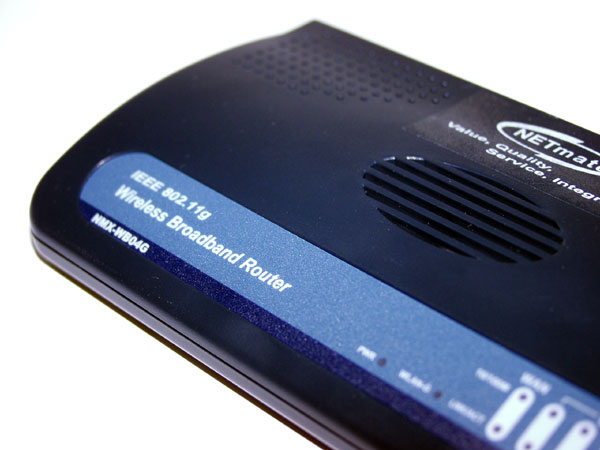

 또한 왼쪽에는 IEEE 802.11G 규격임을 알리는 문구와 Wireless Broadband Router란 문구가 있네요. 아무래도 11M 규격의 NMX-004와 구별을 쉽게 하기 위해서 이런 문구를 쓴 것이 아닌가 싶습니다.

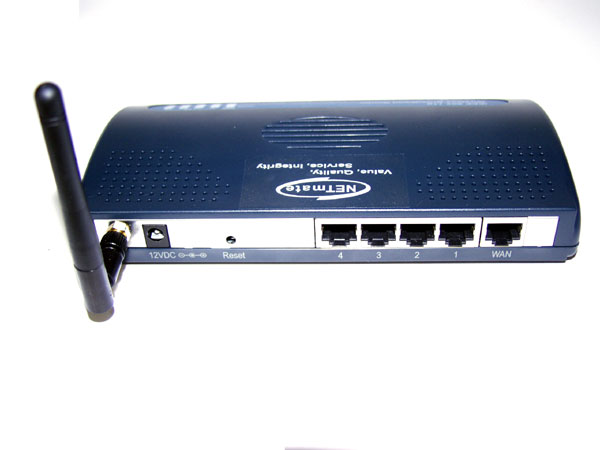

 앞서 글 도입부에서 NXM-WB04G의 사양에 대해서 표로 정리해 놓았듯이, 총 4개의 PC를 LAN 포트에 연결하면 유선으로 사용할 수 있습니다. 가장 우측은 인터넷 모뎀과 연결하는 WAN 포트입니다.

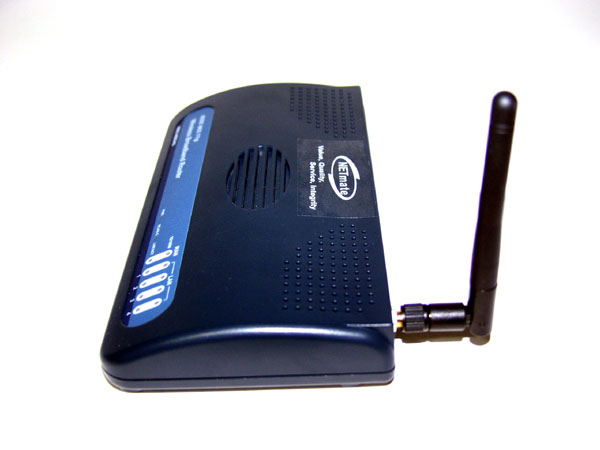

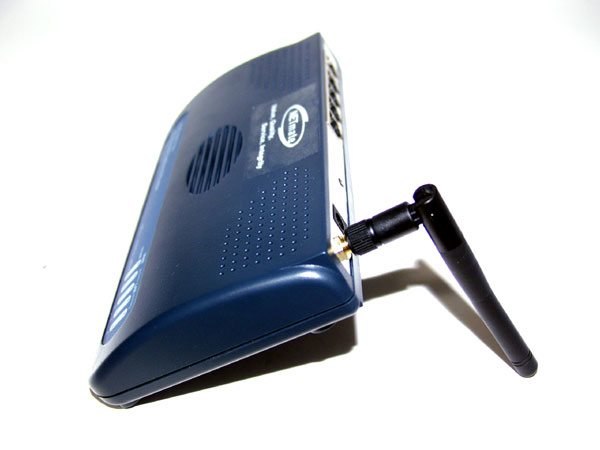

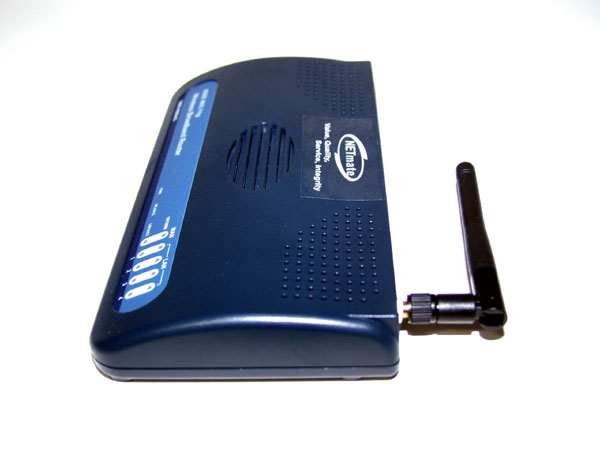

 위 사진을 보면 아시겠지만, 안테나는 360도 회전이 가능합니다.

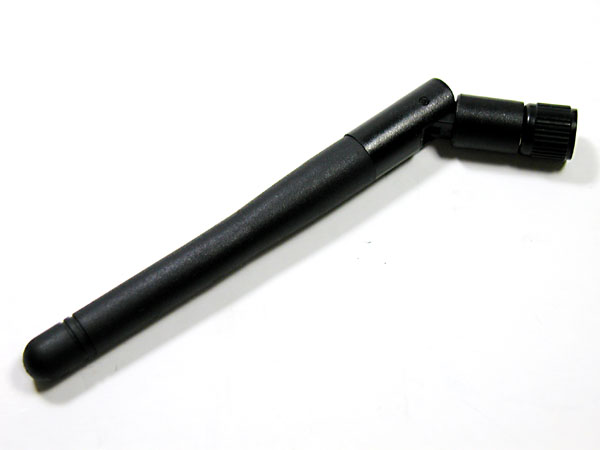

 물론 이와 같이 분리할 수도 있습니다. 얼마 전에 용산 전자 상가에 노트북을 사러 갔다가 구경한 것인데, 이거보다 훨씬 두꺼운 안테나도 개별로 팔더군요. 출력이 강한 안테나라고 합니다. 물론 NMX-WB04G용이냐고 물어본 건 아닙니다. 커넥터만 사이즈가 동일하면 사용 가능하다고 하고, 가격은 2만원이라고 하니 혹시라도 구매하실 분들은 참고하시구요 ^^

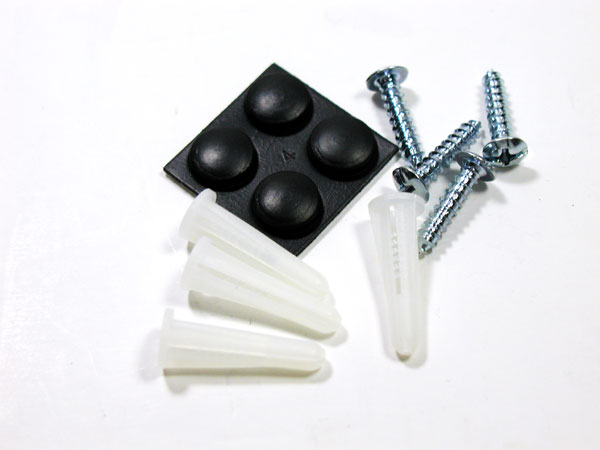

 함께 들어 잇는 못을 이용하면 벽에도 고정하여 사용할 수 있습니다. 저는 그냥 모니터 옆에 놓고 쓸 것이기 때문에, 설치하지는 않았습니다. ^^;;

 한글 설명서와 설치 CD가 함께 들어있는데, 관리자 모드에 접속 주소만 알면 별다른 매뉴얼 없이도 사용이 가능할 정도로 관리자 모드가 간편하게 되어있습니다. 그래도 한번쯤은 매뉴얼을 살펴 보아야 하겠다고 쭉 읽어 보았는데, 상당히 자세하게 잘 설명되어  있습니다.

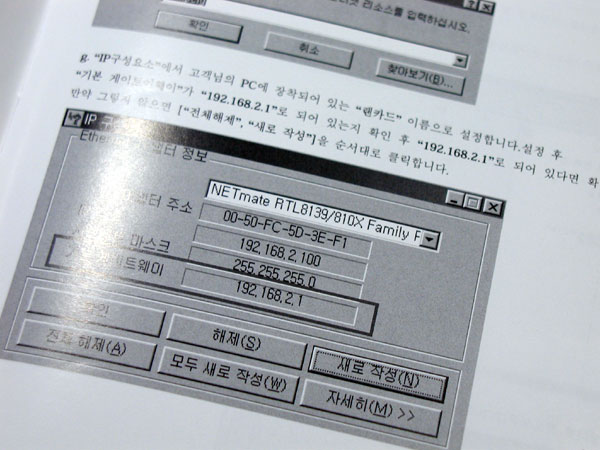

 제가 사진 찍는 기술이 부족해서 그렇지, 실제 매뉴얼은 상당히 두껍습니다. 그만큼 세부 옵션에 대한 설명이 아주 자세하게 나와 있구요. 공유기를 많이 사용해 보시지 않은 사용자도 이 설명서만 있으면 NMX-WB04G의 기능을 90% 가량 사용할 수 있습니다. DMZ 설정 부분까지 자세하게 설명이 되어 있으니, NMX-WB04G 사용하실 분들은 이 매뉴얼을 버리지 말고 잘 보관하시기 바랍니다.

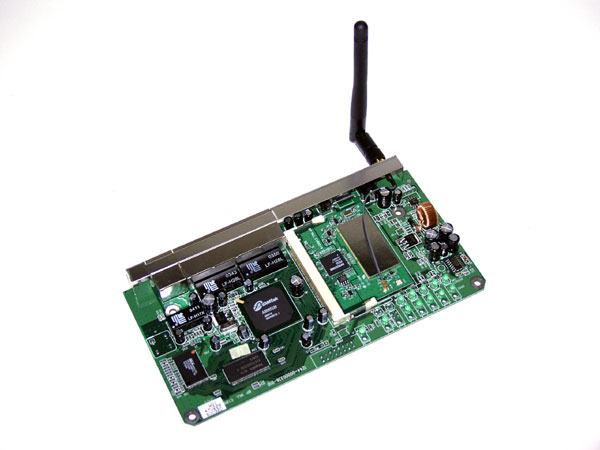

 내부 구조는 상당히 간단합니다. 유선 기능을 담당하는 칩들이 좌측에 위치하고 있고, 무선 기능을 담당하는 miniPCI 타입의 무선 칩이 우측에 위치하고 있습니다.

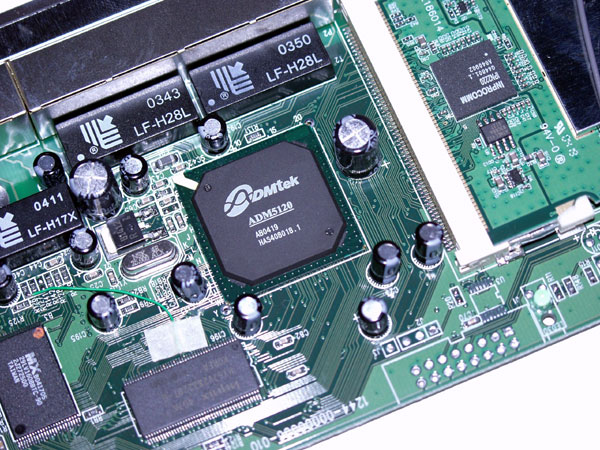

 각종 연산을 담당하는 ADMTEK의 ADM5120 CPU입니다. 175MHz로 동작하는데, 이 정도면 현존하는 가정용 유무선 공유기에 채택되는 CPU 중 중상위급 CPU입니다.

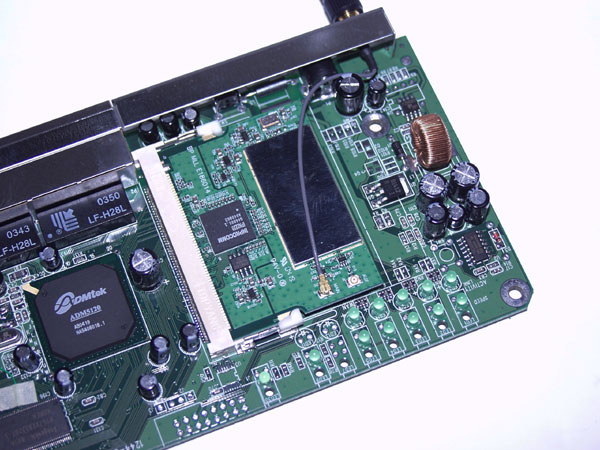

 무선 기능을 담당하는 칩셋은 miniPCI 타입으로 miniPCI 슬롯에 모듈이 꼽혀있는 형태로 되어 있습니다. 안테나는 싱글 타입이고, 외부 돌출된 안테나와 연결되어 있습니다.

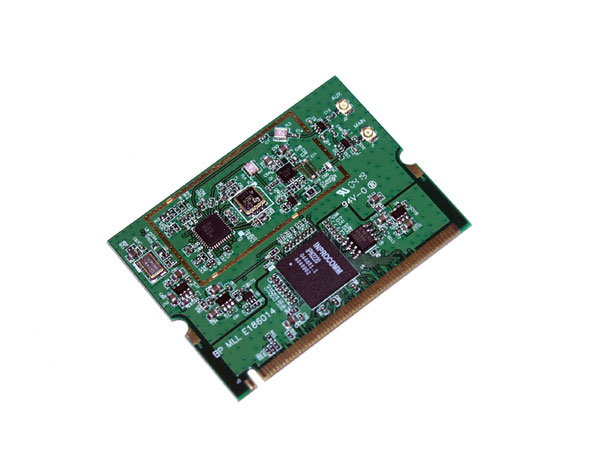

 이것이 바로 무선 기능을 담당하는 칩인데, 제조사는 INPROCOMM이라고 되어 있습니다.

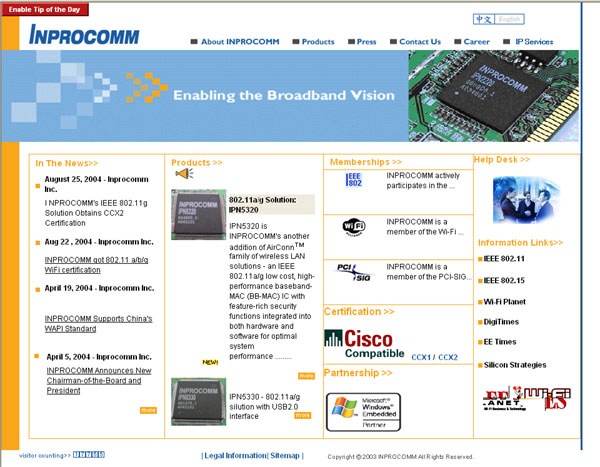

 제조사 홈페이지주소는 http://www.inprocom.com.tw 이며, NMX-WB04G에 채택된 무선 칩셋인 IPN2220에 대한 정보는 IPN2220PB(031204)를 참고하면  알 수 있습니다. NMX-WB04G 설정 옵션을 보면 보안(encryption) 옵션이 WEP밖에 없습니다. 이는 IPN2220의 문제이며, WPA는 지원하지 않는 대신 WEP 64/128/152 BIT를 지원합니다.

 설치 및 관리자 모드 살펴보기

 일단 NMX-WB04G의 WAN 포트을 모뎀과 연결하고, LAN 포트 1~4번 중 하나를 유선으로 PC에 연결합니다.

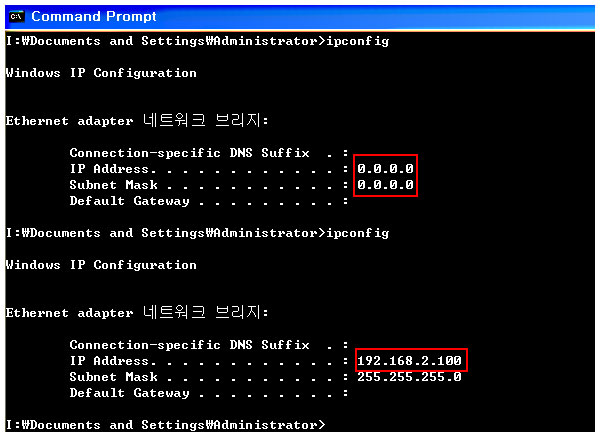

  그런 후 Command Prompt로 가서 ipconfig라고 입력합니다. NMX-WB04G에서 정상적으로 PC를 인식한다면, 아래 처럼 192.168.2.XXX이라고 나와야 합니다. 만약 0.0.0.0이라고 나온다면, 아직 제대로 인식하지 못하는 것입니다. 조금만 기다리면 NMX-WB04G에서 PC로 DHCP를 통해 할당된 192.168.2.XXX의 IP를 뿌려줍니다.

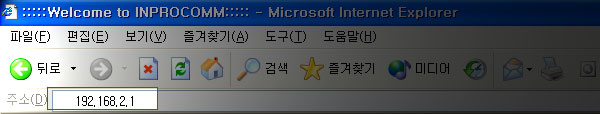

 그런 후 주소창에 192.168.2.1을 입력합니다. 이것은 NMX-WB04G의 관리자 모드 접속 IP입니다. ^^

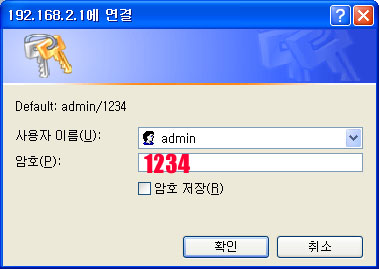

 그러면 위와 같이 관리자 모드 접속 id와 암호를 입력하는 대화창이 나옵니다. 기본 id는 admin, 암호는 1234입니다. 암호는 추후에 관리자 모드에서 변경 가능합니다.

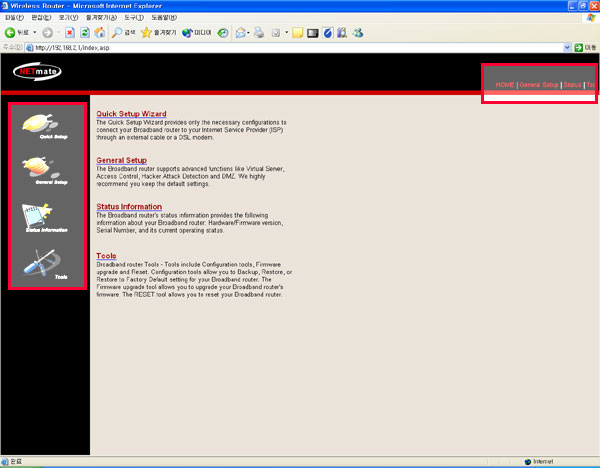

 관리자 모드에 접속하면 위와 같은 메인 화면을 만나게 됩니다. 여기서 좌측과 상단에는 각각 대분류 메뉴가 위치합니다.

  NAT, Firewall, 등의 다양한 옵션이 존재하므로 이 모든 부분에 대해서 테스트할 수는 없고, 유선 및 무선 기본 공유시 사용되는 설정에 대해서만 다루도록 하겠습니다.

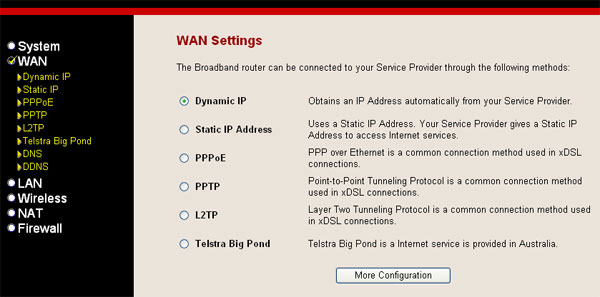

일단 인터넷 연결 설정을 해야겠지요. 그러기 위해서는 General Setup의 WAN 설정으로 들어갑니다. KT, ADSL에 연결할 것이므로 Dynamic IP를 선택합니다. 저는 자동 접속 방식의 모뎀을 사용하고 있어서 그런 것이고, ADSL 사용자 중 접속 프로그램을 사용하는 분들께서는 PPPoE 방식을 선택하시면 됩니다.

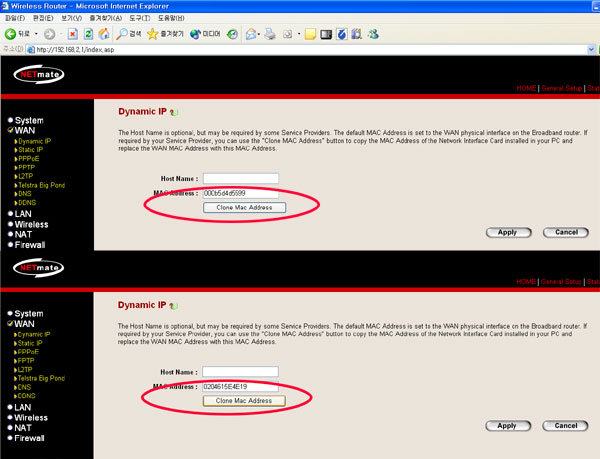

  그런 후 하단의 Clone MAC Address 버튼을 눌러 현재 사용하는 PC의 랜카드를 복사한 후 Apply 버튼을 누르면 인터넷 연결 설정을 마쳤습니다.

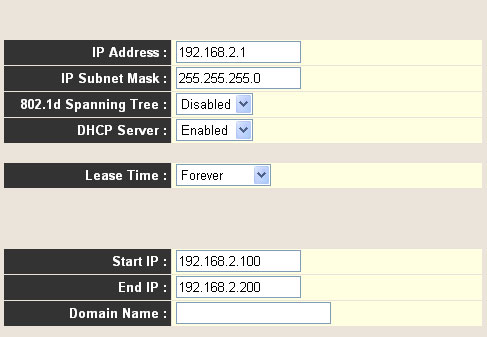

 이제는 LAN 설정을 해 주어야 합니다. 다른 부분은 별로 신경 쓸 필요가 없는데, DHCP 옵션에 대해서는 알아 두어야 합니다. DHC Server 옵션을 Enabled로 설정해야 NMX-WB04G에 연결된 여러 대의 PC(무선 연결 포함)에 내부 IP가 자동으로 할당됩니다. 이 아이디의 시작과 끝능 Start IP와 End IP에 각각 입력해 주면 됩니다. 저는 기본 설정된 100~200을 사용했습니다.

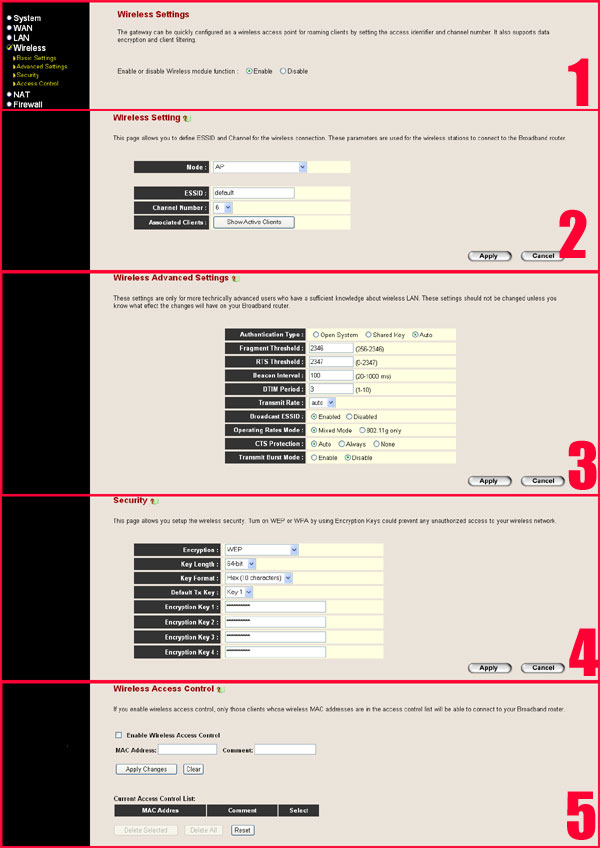

이것이 바로 무선 관련 설정 옵션입니다. 첫 번째 사진은 무선 랜 기능을 사용할 것인지 아닌지를 결정하는 것입니다. 두 번째는 SSID과 채널, 사용 모드, 현재 사용중인 클라이언트 리스트를 설정 및 확인할 수 있는 Basic Settings입니다. 세 번째는 가장 중요한 전송률, 802.11B/G 혼합, 802.11G Only 설정, Burst Mode 사용유무를 설정하는 Advaned Settings 옵션입니다. 네 번째는 보안 옵션을 설정하는 Security Settings인데, 스펙에서 밝힌 것과 달리 WEP 옵션 외에도 WPA 관련 설정 옵션들이 있습니다. WPA의 경우 관련 Windows 소프트웨어 업데이트를 하고 테스트해 봐야 지원 유무를 정확히 알 수 있기 때문에 테스트에는 WEP 항목만 포함했습니다. 다섯 번째는 Client MAC Address에 따라 접근 권한을 설정할 수 있는 Access Control입니다.

  그 밖의 NAT( 특정 Software port forwading등에 사용), Firewall 옵션 부분은 상당히 다양한 설정 옵션이 있고, 이것을 하나 하나 다 다루려면 글의 길이가 너무 길어지기 때문에 관리자 모드 소개는 여기서 마치고 성능 테스트 편으로 들어겠습니다.

 성능 테스트

 유선으로 연결될 데스크탑 PC1, 무선으로 연결할 노트북 PC2, 그리고 호환성 테스트를 위해 동원된 GIGABYTE PCMCIA 타입 108Mbps 랜카드를 사용했습니다.

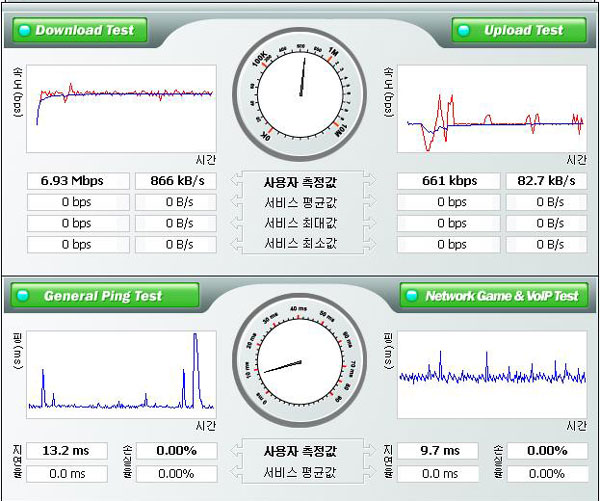

  일단 유선으로 연결한 PC1에서의 속도를 보겠습니다.

  현재 사용 중인 회선의 직접 연결 속도는 대략 6~7Mbps 정도입니다. NMX-WB04G를 연결하여도 속도의 하락은 거의 없었습니다.

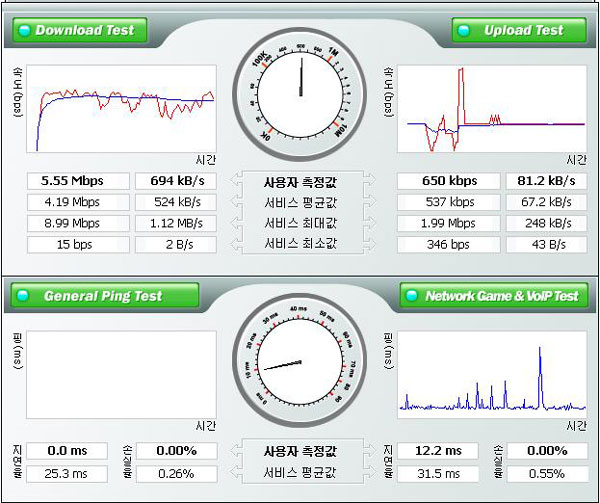

 FUJITSU, P7010에 연결하였을 때의 성능입니다. NMX-WB04G와 직선 거리 30cm 정도에서 측정했으며, 5.55mbps를 보여 주었습니다.

  제가 엔토피아와 같은 80~100Mbps 회선을 사용하면 최대 성능을 측정할 수 있겠지만, 비대칭 6Mbps 정도의 ADSL 회선을 사용하고 있어서 NMX-WB04G의 최대 무선 성능을 측정할 수 없었습니다. 그래서 Chariot 평가판을 이용하여 테스트해 보았습니다.

 무선 성능 테스트 1

 NMX-WB04G는 802.11G-only, Burst Off, Channel 6

  P7010, G-only

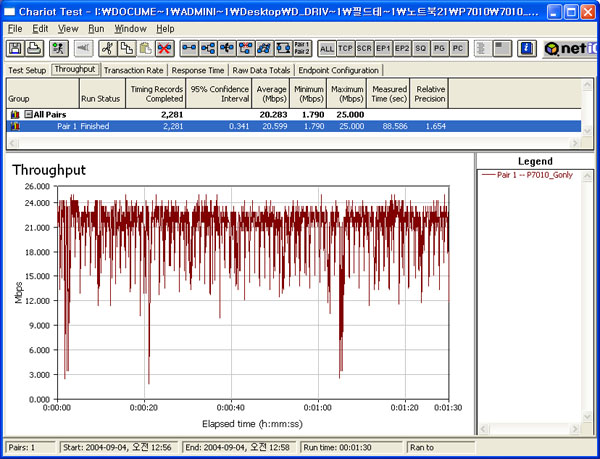

  Transmit Burst Mode Off 상태에서 측정한 다운로드 속도는 20Mbps 정도입니다.

 무선 성능 테스트 2

 NMX-WB04G는 802.11G-only, Burst On, Channel 6

  P7010, G-only

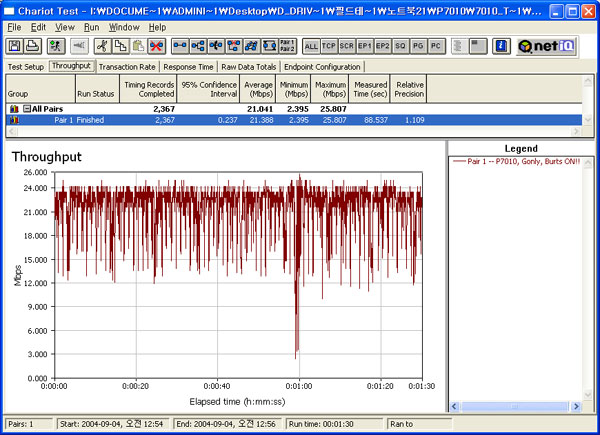

 무선 테스트1 동일한 셋팅에서 NMX-WB04G의 Transmit Burst 만 On으로 설정하니 21Mbps 정도, 즉 1Mbps 정도의 속도 향상이 있었습니다.

 무선 성능 테스트 3

 NMX-WB04G는 802.11B/G Mixed, Burst On, Channel 6

 GN- WMAG G-only 모드

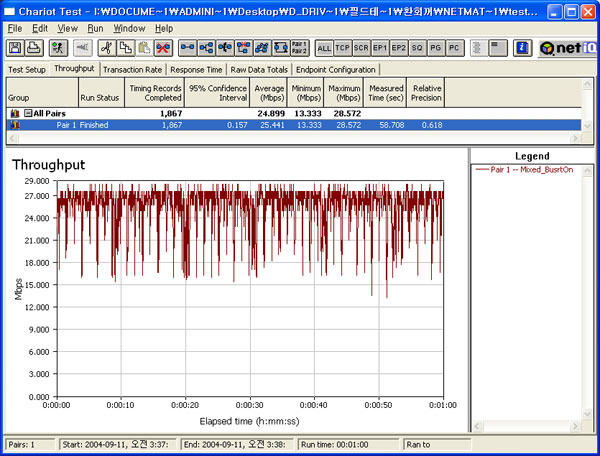

 NMX-WB04G의 Transmit Burst On, GN- WMAG G-only 모드 조합으로 측정한 결과 25Mpbs 정도의 속도가 나왔습니다. 이 정도면 웬만한 성능 좋은 무선 공유기가 안 부럽네요. ^^

솔직히 무선 성능 부분은 크게 기대 안 했는데, 테스트용으로 구입한 기가바이트 랜카드와 조합하니 상당히 휼륭한 성능이 나왔습니다.

 무선 성능 테스트 4

 NMX-WB04G는 802.11B/G Mixed, Burst On, Channel 6, WEP 64BIT

 GN- WMAG G-only 모드

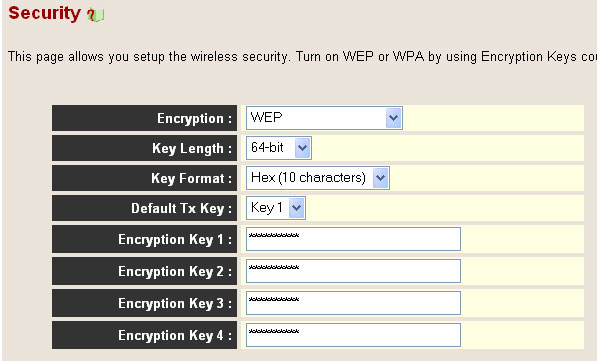

 이번에는 WEP 64BIT로 설정하고, Key Format은 가장 흔하게 사용되는 Hex,10문자로 설정하고 나머지는 테스트3과 동일하게 설정했습니다.

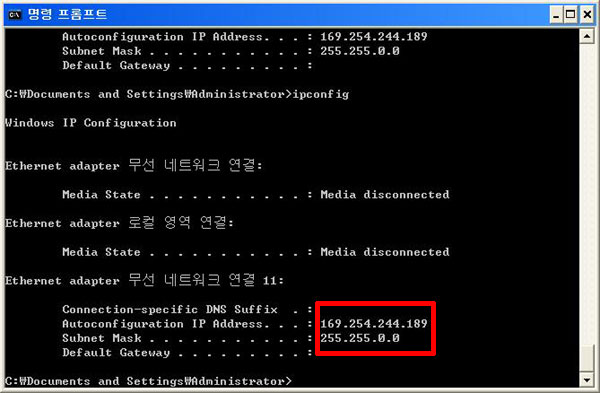

그런데 문제가 발생했습니다. 정상적으로 연결이 되면 분명 CMD Prompt에서 분명 192.168.2.1XX의 IP가 나타나야 합니다. 그런데 연결은 커녕 IP 조차 제대로 받지 못했습니다.

 기가바이트 랜카드 문제인가 해서, P7010 노트북 내장 무선 랜카드에 64BIT 옵션을 설정해도 동일한 현상이 발생했습니다. 대부분의 사용자들읜 보안 옵션을 WEP 64BIT, 128BIT를 사용하는 것을 생각하면 이점은 반드시 펌웨어를 통해서 수정되어야 할 것입니다.

 무선 성능 테스트 5

 NMX-WB04G는 802.11B/G Mixed, Burst On, Channel 6

 GN- WMAG G-only 모드, 위치별 테스트

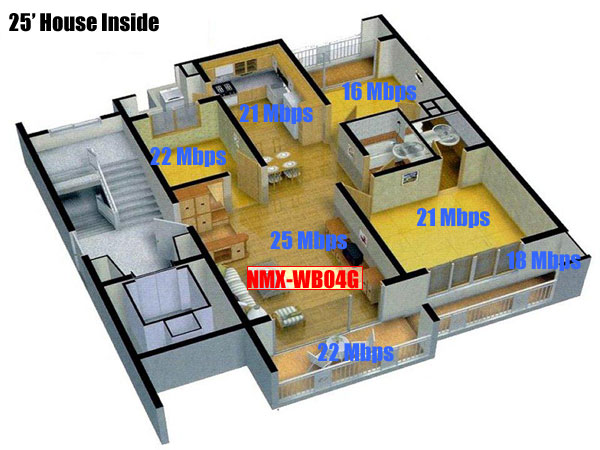

 제가 살고 있는 집의 대략적인 구조입니다. NMX-WB04G는 거실에 설치하고, 각 위치에서의 다운로드 속도를 측정해 보았습니다. 랜카드는 기본 성능이 가장 좋은 기가바이트, GN-WMAG를 사용하였습니다. 비교적 먼 거리의 두 지점에서 각각 16Mbps와 18Mbps가 나왔을 뿐, 대부분의 지점에서 20Mbps 이상의 속도르 보여 주었습니다.

 결론

  저렴한 가격, 랜카드와의 조합이 중요, WEP 보안 옵션 지원 펌웨어 필수!!

  정도로 결론을 내릴 수 있을 것 같습니다. 한가지 흠이라면 WEP, Hex를 제대로 지원하지 못한다는 점입니다. 물론 이 부분은 펌웨어 업데이트를 통해서 수정되리라 생각합니다. 아직은 NMX-WB04G에 대한 신규 펌웨어가 강원전자 홈페이지에 등록되지 않았습니다. 가격은 54Mbps 급 유무선 공유기 중 거의 최저가가 아닐까 싶습니다.

 또한 랜카드와의 조합 또한 중요하니 랜카드 선택시 유의하시기 바랍니다. 물론 저는 노트북 내장 랜카드, 1가지 PCMCIA 타입 랜카드만 가지고 있었기 때문에 USB 타입 혹은 다른 브랜드의 PCMCIA, PCI 랜카드와 연결할 때의 성능을 알 수는 없었습니다. 그러나 일단 제가 테스한 부분에서는 적어도 랜카드와의 조합이 중요하다는 것을 확실히 알 수 있었습니다.

 이것으로 허접한 사용기를 마치고, 다시 한번 필드테스트 기회를 주신 강원전자에 감사드립니다.
