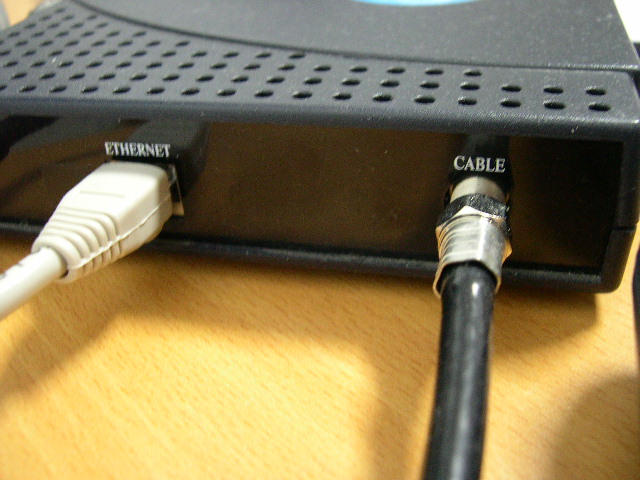

필자가 사용하는 인터넷 회선은 케이블  PRO로 언젠가 명칭이 VDSL-PRO와 통일 되었다.(차이가 꽤 있는 것으로 알고 있다.) 왼쪽은 공유기의 WAN포트에 연결할 LAN포트를 끼운것이고 오른쪽은 인터넷 케이블선이 여결 되어 있는 모습니다.

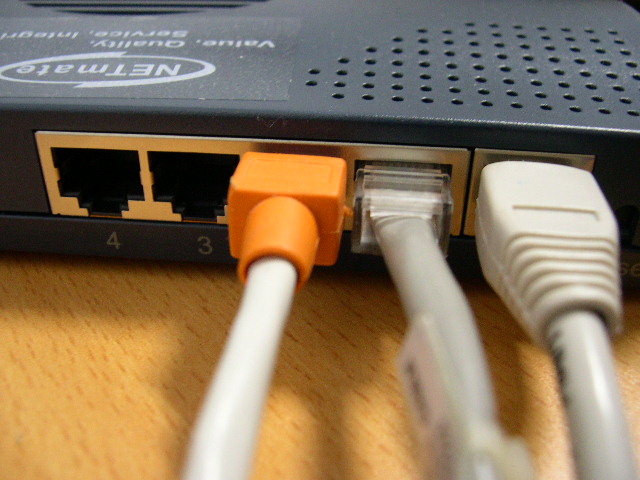

왼쪽의 척번째 케이블은 앞에서본 케이블 모뎀에서 나오는 선으로 케이블 모뎀의 신호를 공유기에 보내주는 선이니 꼭 연결해야한다.(잘못해서 다른포트에 꽂아놓고 안된다고 투덜대지말자. 설명서를 보면 쉽게 설명이 되어있으니 참고)그리고 옆에 다른 랜선 2개는 각각 테스트 PC1과 PC2에 연결되는 것이다.

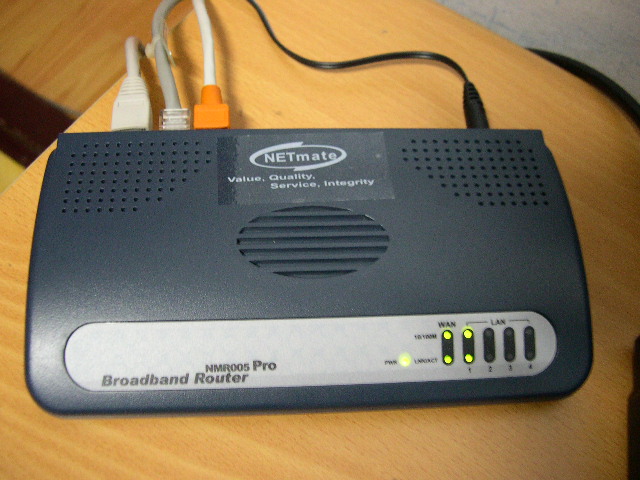

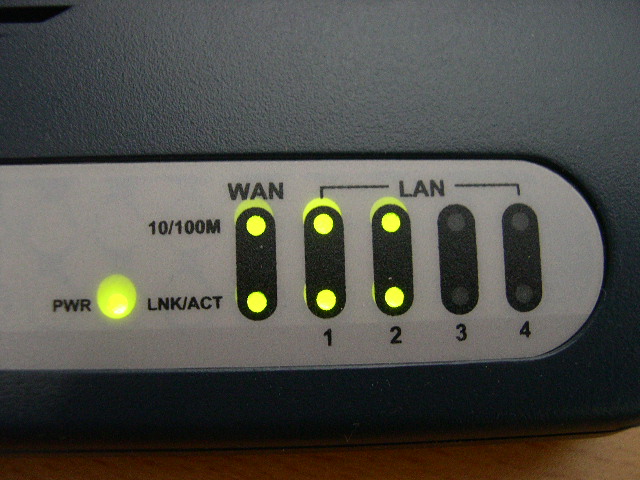

정상적으로 연결이 되면 위 사진처럼 램프의 불이 들어온다. 그러면 일단 하드웨어 설치는 끝났다고 할수 있다. 그럼 이제 컴퓨터를 작동하고 공유기의 소프트웨어 설정을 알아보도록 하자

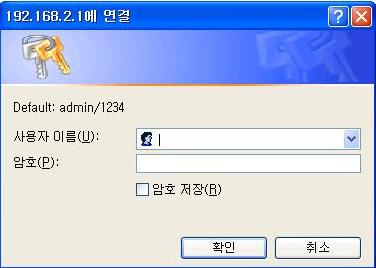

먼저 인터넷 익스플로어를 실행시키고 주소창에 192.168.2.1을 입력하면 위와같은 로그인 창이 뜬다.사용자 이름에 admin을 암호에는 1234를 입력한다.

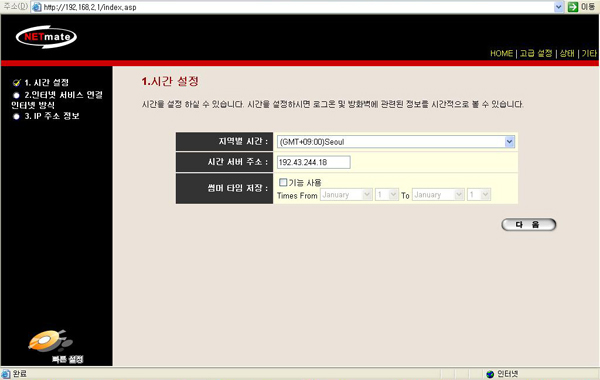

빠른설정을 클릭하면 시간설정부분이 나오며 설정을 안해도 무방하다. 설정을 한다면 항목에 "SEOUL"을 설정하면된다.

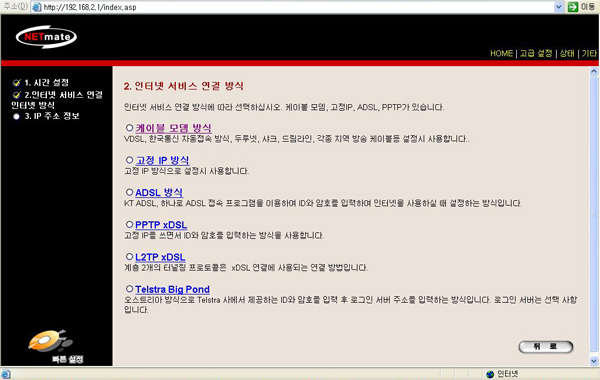

필자는 케이블 모뎀을 사용하므로 케이블 모뎀을 선택했다.

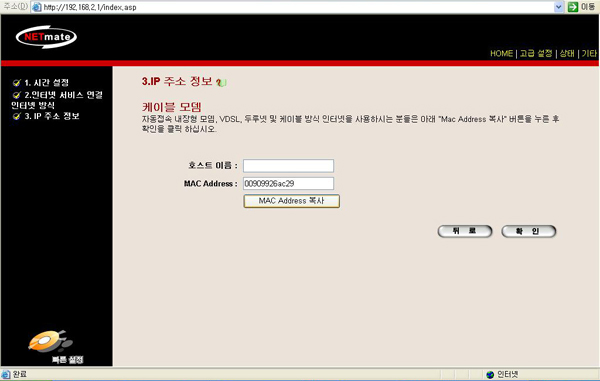

서버이름을 넣는 란에 이름을 넣치 않아도 되며 중요한것은 Mac Address복사 탭을 꼭 눌러야 공유기가 정상적으로 작동이 되니 잊지말자.

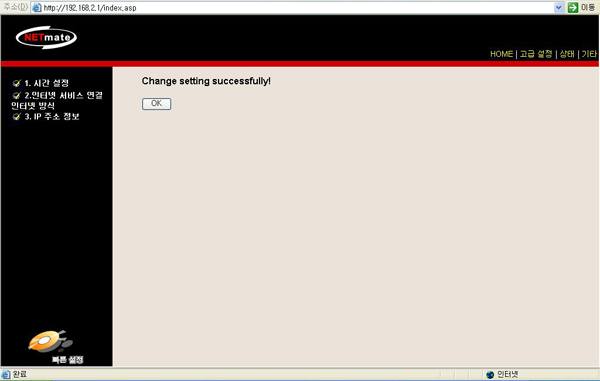

위와 같은 화면이 나오면 기본적인 설정이 끝나며 익스플로어를 실행하면 인터넷 사용이 가능해진다. 다음에는 설정프로그램의 여러가지 기능을 알아보자.

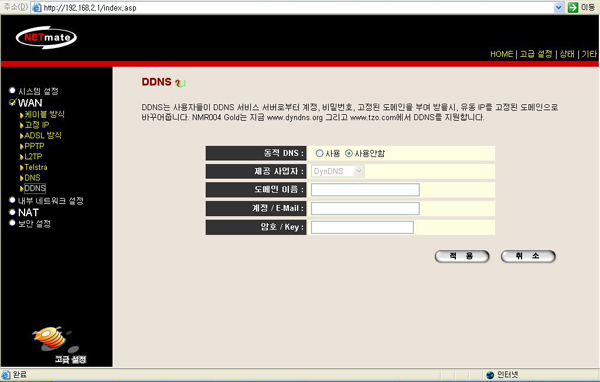

▲ DDNS 설정

유동IP사용 환경에서 도메인을 사용하여 내부 PC의 서버 운영을 가능하게 하는 서비스이다.

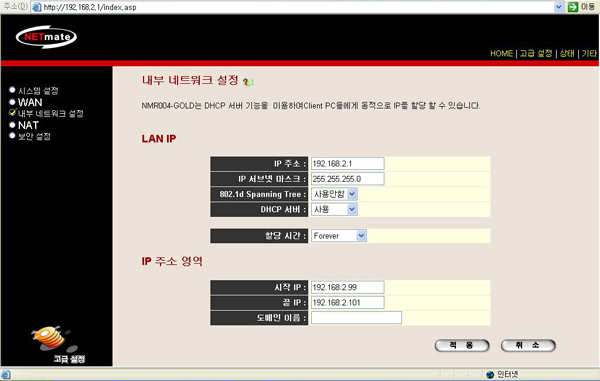

▲ 내부 네트워크 설정

 DHCP서버를 사용안함으로 선택하면 스위칭허브로 사용할 수 있다.

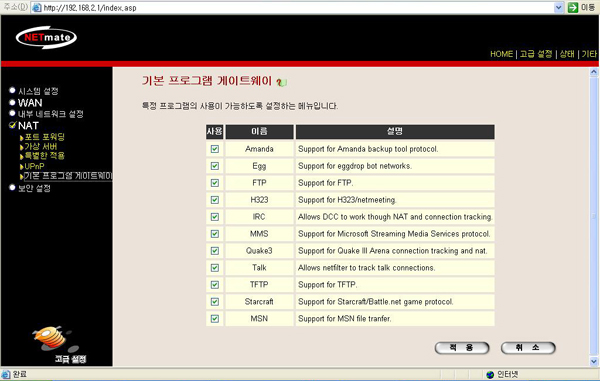

▲ Application Layer Gateway 화면

자주 사용하는 프로그램등을 별다른 설정없이 사용할 수 있는 매 유용한 이며,  아쉬운점은 당나귀나 프루나같은자주 사용하는 내용을 추가했으면 하는 아쉬움이 남는다. 후에 펌웨어 업데이트에서 이런 기능이 더 추가 되었으면 한다.

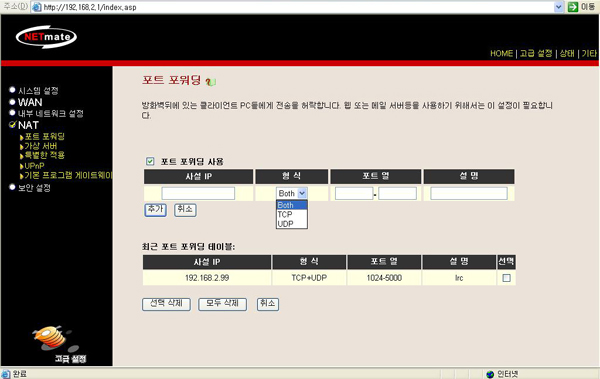

▲ 포트포워딩 설정

P2P 방식인 프루나,당나귀등의  포트 개방을 필요로하는 프로그램에서 사용한다.

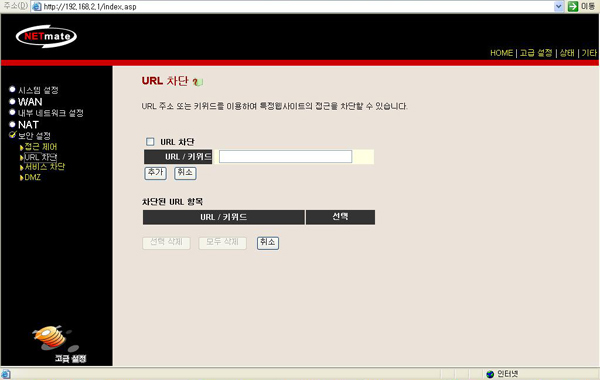

▲   URL 차단

이부분을 설정하면 특정싸이트에 접속을 막을수 있다.
이밖에 방화벽설정과 가상서버설정등이 있으며 모두 한글화가 되어 있어 이해하기 쉽다.

 테스트에 사용된 시스템

테스트에 사용된 측정 프로그램은 필자의 인터넷 가입사인 하나로통신의 품질측정과 벤치비 및 한국전산원의 품질측정을 통해 측정하여 공유기를 사용하지 않았을 경우과 DXR9410으로 공유시,NMR005 Pro공유시의 3가지 설정을 적용하였다.

 1. 케이블모뎀으로만 연결시 속도테스트

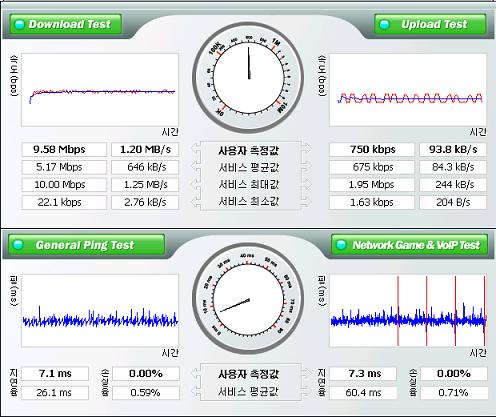

▲ 하나로통신 품질측정

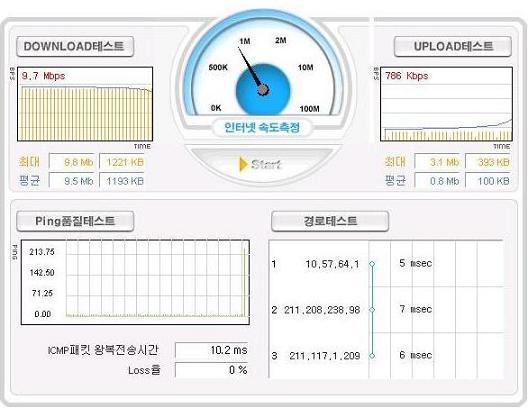

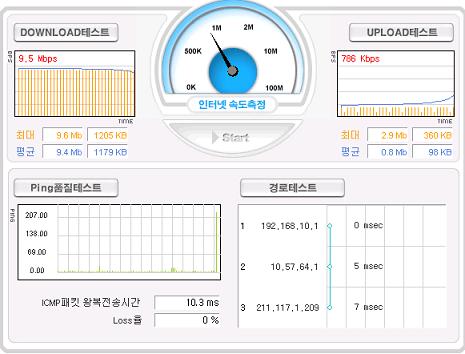

▲ 벤치비 측정

측정값은 두곳에서 거의 동일한 9.5Mps를 기록했다. 최대값이 10Mbps니 이정도면 거의 최대 속도에 가까운 속도를 내고 있는  것이다. 이 속도를 내기위해 3년약정을 한후 수차례 하나로통신에 전화하고 난리치고 소비자 협회에 고발도 하고...결국 3회에 걸친 모뎀 교체를 통해 일구어낸 것이다. 실제로 이사후 회선 변경신청을 맡은 기사가 마지막으로 속도 테스트하고 하는말이...정말 이정도면 저희도 욕안먹겠죠 였다. 모뎀도 중요했지만 이사후 전봇대에서 분배기로 나눈 케이블이 아닌 독자 케이블을 따로 따서 연결해달라고 부탁한 필자의 철판얼굴도 한몫을 했다. 혹시 제동내고 속도 안나오시는 분들..돈낸값을 하시길..정당한 권리입니다.

2. DXR9410에 연결후 테스트

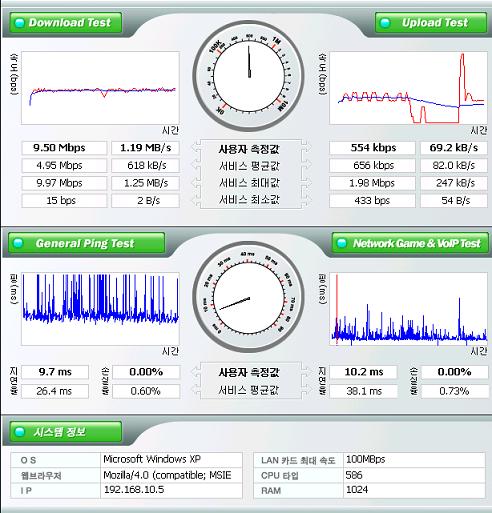

▲ 하나로통신 품질측정

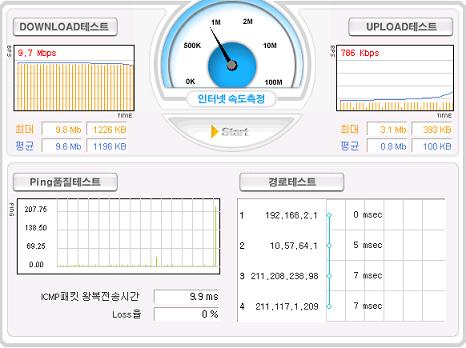

▲ 벤치비 측정

▲ 한국전산원 품질테스트

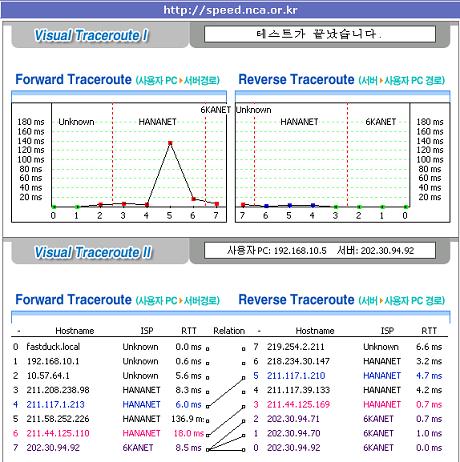

▲ 한국전산원 경로테스트

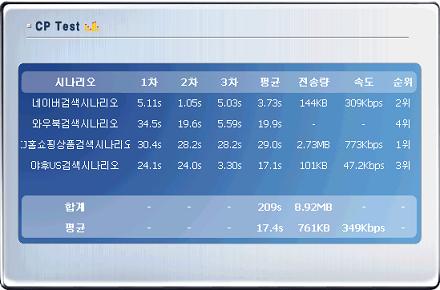

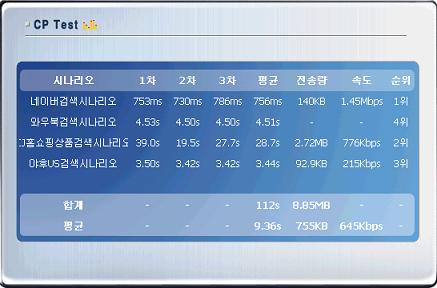

▲ 한국전산원 웹싸이트접속 테스트

DXR9410 유선공유기의 경우 특이하게 케이블모뎀으로만 연결했을 때보다 한국전산원 측정만 제외하고 0.2Mbps가 높게 측정되었으며 이와반대로 지연율은 2ms가 더 측정되었다. 아무래도 공유기를 거쳐 나가는 동안에 지연율이 증가된 것 같다. PC1과 PC2모두 거의 동일한 결과를 보여 주었으며 이정도면 2대를 공유해서 사용해도 인터넷 사용에는 문제가 없다.

3. NMR005 Pro를 연결후 테스트

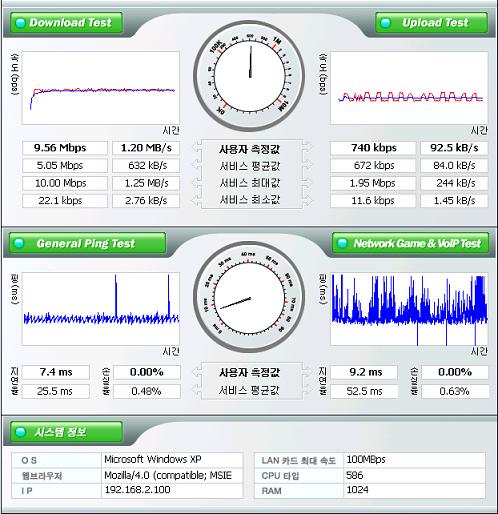

▲ 하나로통신 품질측정

▲ 벤치비 측정

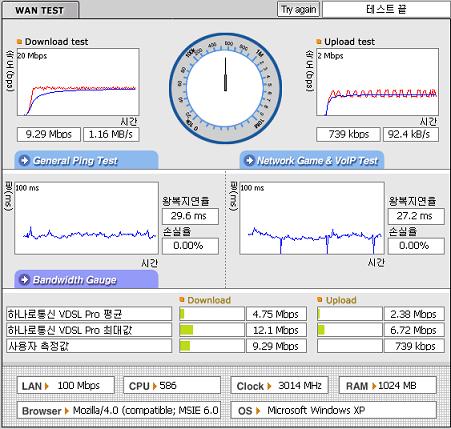

▲ 한국전산원 품질테스트

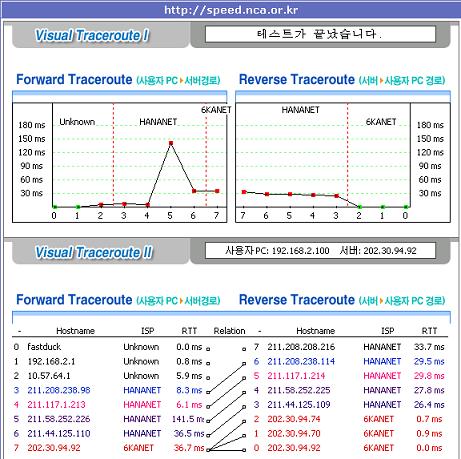

▲ 한국전산원 경로테스트

▲ 한국전산원 웹싸이트접속 테스트

하나로 품질측정이나 벤치비측정값은 3개의 테스트 프로그램이 그렇게 큰 차이를 보이지 않으며 케이블모뎀으로만 연결했을시의 전송속도와 거의 동일한 측정값을 보여주었다. 하지만 한국전산원에서 측정 한 값을 보면 NMR005 Pro의 경우 0.5Mbps가 적게 측정 되었고 왕복지연률(PING)의 경우 거의 4배에 이르는 29.6ms를 나타내었다. 또한 경로테스트에서도 케이블모뎀이나 DXR9410로만 측정했을 경우와 크게 차이나는 측정치를 보여주었다. 자세히 살펴보면 PC본체에서 공유기와의 전송속도가 늦게 측정되었으며 또한 테스트중 갑자기 인터넷이 끊켜 오프라인 작업이라는 경고 문구가 뜨는 현상이 자주 발샐하였다. 혹시 펌웨어 문제가 있을까 라는 생각에 강원전자 자료실에 올라와있는 최신펌웨어를 받았지만 동일한 문제가 발생하였다. 이밖에 발열부분은 1시간 사용후 손을 가져다 대면 따뜻한 정도였으며 그렇게 심한 열은 나지 않았다.

4. 기타 테스트

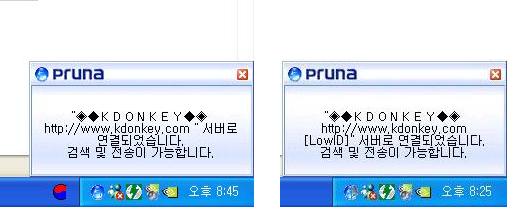

▲ 프루나 설정

프루나의 경우 포트 포워딩을 했을시 왼쪽처럼 정상적으로 완전히 파란색의 원이 생기면서 접속이 되지만 포트포워딩을 하지않고 접속시에는 반쪽만 파란 로우 아이디로 접속되어 서비스를 받는데 차질이 있다. NMR005 PRO의 경우 포트포워딩설정후 정상적으로 2대의 피시가 모두 프루나에 접속이 가능하였다. 하지만, 한쪽이 받고 있으면 다른 한쪽은 매우 낮은 속도를 보여주어 동시에 파일을 받기위해 P2P 프로그램을 돌리는 것은 조금 비효율적이라 판단이 되었다.

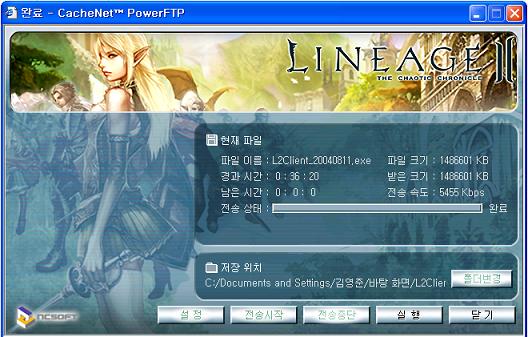

▲ 리니지2 화일받기

공유기를 연결후 과연 큰용량의 화일은 얼마만에 받을 수 있는지 간단히 알아보기위해 압축화일 용량만 1.4G를 넘는 리니지 2 셋업 화일을 선택했다. 시간이 정확하지는않치만 대략 550KB의 속도로 36분간에 걸쳐 따운을 받았다. 시스템에 따라 조금씩 차이는 있지만 이정도면 충분한 속도가 아닌가싶다.(예전에 LITE때를 생각하면 화가 치밀어 오름)

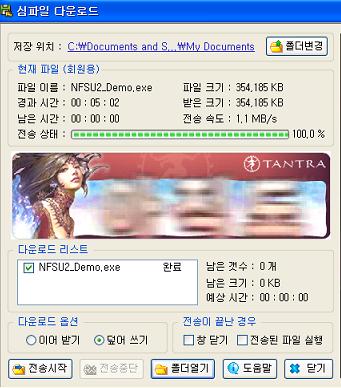

▲ SIM파일에서 받기

 필자가 자주 애용하는 심파일이다. 마침 공유기를 받을때쯤 레이싱 게임의 진수 니드로 스피드 언더그라운드2의 데모가 올라와 바로 받았다. 전송속도는 리니지2와는 다르게 1.1MB/S로 받고 있으며 350MB를 받는데 5분을 소요했다.게임 잼나게 했다.다른분들도 하번 해보시길.

요즘 피시방에서 애나 어른이나 하고 있는 온라인 레이싱 게임이다. 조작도 쉽고  나름대로 재미도 있다. 역시 PC1,PC2 같은방에 동시에 입장이 가능하며 게임중에 한쪽이 팅기는 현상은 보이지 않고 안정적으로 게임을 할 수 있었다.

필자가 친구의 꾀임에 빠져 헤어나오지 못하던 마비노기이다. 특이한 카툰 랜더링에 오목조목 다양한 스킬을 구사하는 이 게임역시 장비를 옮기기 위해 두대의 PC에서 같은 서버의 채널에 들어갔지만 위에서 보는 것처럼 두캐릭이 다정하게 서서 장비를 교체할 수 있었다.

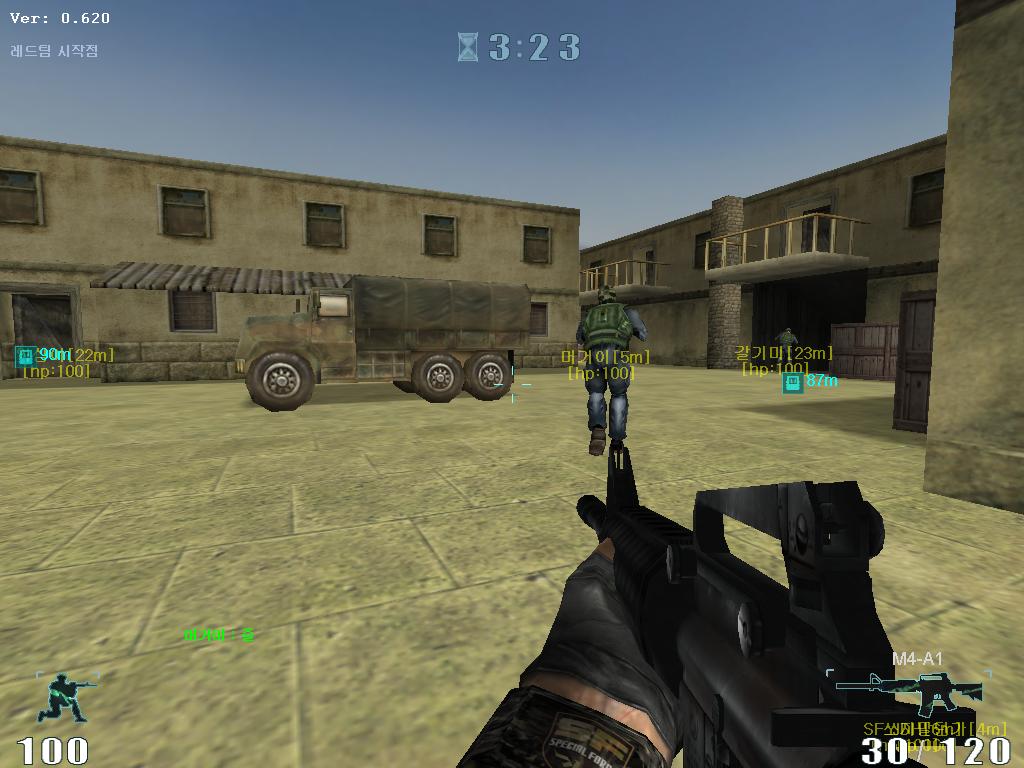

카스만큼 리얼하지는 않치만 유료화된 카스대신 유저들이 많이 즐기는 스페셜포스이다. 필자도 처음 오픈베타때 죽어라구 하다가 지금은 여러 상황이 겹쳐 잠시 접었던 게임이다. 이번 테스트를 통해 다시한번 불을 질렀다..^^ 이게임 역시 동시에 2명 접속가능이 확인 되었다. 이밖에 필자가 실수로 지워버린 이미지중에 MSN메신저를 통한 두 피시간의 파일보내기와 스타의 같은방 접속하기및 워3 카오스 게임의 동시 입장도 확인했으며 튕기는 문제도 없었다.

지금까지 테스트한 결과들을 보면 강원전자에서 판매를 하고 있는 NMR PRO는  저렴한 가격에 여러 기능을 가지고 있으며 앞으로 펌웨어의 지속된 업그레이드와 친절한 A/S만 이루어 진다면 인터넷 공유에 관심을 가지고 있는 유저들에게 좋은 반응을 얻을 수 있을 것이라고 생각하며 마지막으로  필테를 선정해주신 PC BEE측과 제품을 제공해주신 (주)강원전자에 감사드린다. 부족한 공유기 첫 필테를 끝까지 읽어주신 유저분들에게도 감사드리며 추워지는 날씨에 고뿔이 피해가기를 빈다.^^


P.S 공유기에 대해 대수롭게 생각하는분들은 보시오.

필자의 주변을 보면 공유기의 안정성을 믿지 못해 IP를 하나더 신청하는 분들이 꽤 있다. 아무리 공유기의 장점을 설명해도 통신사에서 불법이라는 것을 강조하면서  사용을 못하게 하고 여기저기서 불법이다 아니다 말이 많치만 걸리지만 않으면 사용해도 무방하다고 생각한다.  간단히 계산을 해보자.

 필자가 사용중인 케이블 PRO의 경우 한달 사용료는 무약정시 36000원정도이다. 그러나 여기에다 IP 한개를 추가로 신청할 경우 패밀리 요금제라는 것이 있어 46000원을 내야한다. 2개의 회선을 사용할때 한달에 46000원이고 1년이면 552000원이라는 금액이 나온다.

하지만 공유기를 사용한다면 일반 요금제로 36000원이며 1년이면 432000원이고 여기에 공유기 4만원을 더하면 492000원으로 무려 6만원돈을 절약하는 것이다. 위상황은 한대 연결시이며 만약 하나의 회선으로 공유기 4포트를 모두 이용하면 1년에 24만원..만약 3년을 사용한다면 72만원이라는 돈이 절약되니 이는 PC한대를 더 마련할수 있는 금액이다. 이처럼 이런 이익이 오는 것을 아는 통신사들은 얼마전부터 공유기를 사용하는 개인사용자들의 써비스를 중단한다고 했지만 많은 반발로 인해 그렇게 하지 못하고 있다. 요금을 낸만큼 속도만 나와주고 회선하나 늘려주는데 여러가지 요금을 억지로 갔다가 붙이는 행위만 하지 않는다면 공유기가 필요 했을까? 이처럼 공유기는 불법행위를 하게 만드는 도구가 아닌 널리 인간을 이롭게 하라는 홍익이간 사상을 충실히 지키는 인터넷 보급의 반려자인 것이다. (머라고 한건지 도통 ㅎㅎ)
