요즘은 노트북이 보편화되어 데스크탑 PC 대신에 노트북을 많이 사용하고 있습니다.
그리고 노트북의 소형화와 슬림화 됨에 따라 여러 가지 포트가 제거되고 있는 추세입니다.
이중 하나가 시리얼 포트와 패러럴 포트입니다. 시리얼 필요가 없는 분도 있겠지만, 저 같은
장비 개발자에게 시리얼 포트가 반드시 필요합니다. 이 경우 대부분이 USB-to-Serial 장비를
사용하고 있는 것으로 알고 있습니다.

문제는 이 USB 포트가 부족하다는 것이죠.. 저 같은 경우도 USB 포트가 3개 지원하는데,
USB 마우스, USB-to-Serial, USB 외장 하드를 사용하고 있는데, USB 메모리카드를
연결하려면 다른 하나를 제거하던가 USB 허브를 구매해서 사용해야 하지요..

이러던 중 USB 포트가 아닌 PCMCIA 슬롯을 지원하는 강원전자의 CBS2000x (2Ports
RS-232 Serial Card Bus) 제품을 보게 되어습니다. 마침 필드테스터를 모집하고 있어
혹시나 하고 신청이 하였는데 담청이 되어 제품을 사용하면서 느낀점을 기록합니다.

CBS2000x 스팩

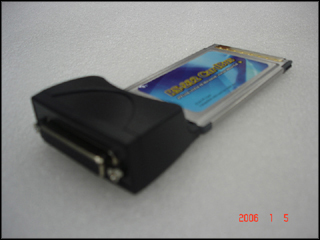

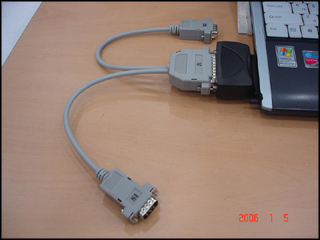

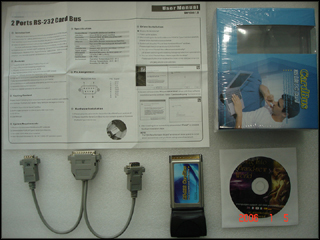

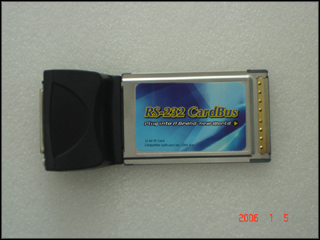

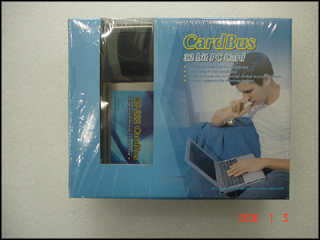

CBS2000x 이미지

CBS2000x 설치

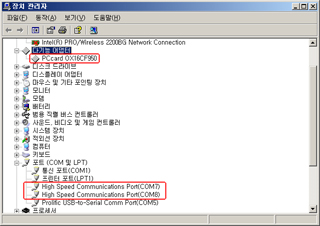

[다기능 어댑터]에 PCCard OX16CF950 드라이브가 설치되고 [포트(COM및 LPT)]에
High Speed Communications Port 가 두 개가 생성되면 정상적으로 설치 된 것입니다.

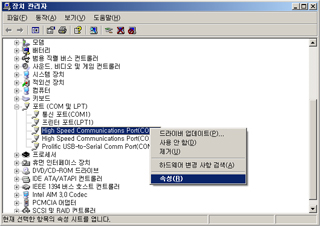

CBS2000x의 Com Port 설정

속성을 보면 FIFOs 탭과 Data rate 탭이 있는데 이 두곳을 수정해 주시면 됩니다.
FIFOs 탭에서는 "FIFO Interrupt Trigger levels"의 Transmitter 와 Receiver를 모두127로
설정하시고, Data rate 탭에서는 "Input Clock"을 14.7456으로 설정해 주시면 됩니다.

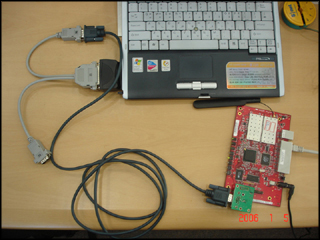

CBS2000x 테스트

테스트는 Baul Rate를 조정하면서 Console 프로그램에서 정상적으로 동작하는지를 확인
했습니다. Console 프로그램은 "하이퍼터미널"과 "SecureCRT"를 사용하여 테스트했습니다.

※ 테스트 1

• Port : COM7
• Baud Rate : 9600
• Data Bits : 8
• Parity : None
• Stop Bits : 1
• Flow Control : None


※ 테스트 2

• Port : COM8
• Baud Rate : 57600
• Data Bits : 8
• Parity : None
• Stop Bits : 1
• Flow Control : None

결론

USB 포트를 사용하지 않고 사용자마다 다르겠지만 개인적으로 잘 사용하지 않는 PCMCIA
슬롯을 이용하면서 2개의 시리얼 포트를 지원한다는 것이 큰 매력인 것 제품이네요.
PCMCIA 슬롯을 사용하지 않고 USB 주변기기를 많이 사용하고 시리얼 포트가 필요한
사람이라면 추천할 만하네요..

사용상의 문제점이라면 처음에 Com Port를 설정하지 않아서 "하이퍼터미널"이나 "CRT"에서
글자가 깨져 나와서 제품이 문제인가 하는 생각도 들었습니다. 그러나 설정 잘못이더군요..^^

그리고 두 번째 발생한 것은 CRT 프로그램에서는 키가 입력이 되는데 하이퍼터미널에서는
키입력이 되지 않더라구요.. 허.. 이건 또 무슨 조화인지.
이 문제 해결은 노트북을 리부팅한 후 해결되었습니다.

이상 두가지 문제를 제외하고는 별다른 문제없이 사용하고 있습니다.

장점 :  1. 2개의 시리얼 포트를 지원한다.
단점 :  1. 사용하는 PCMCIA 카드가 두꺼운 경우는 동시에 사용할 수 없다.
           2. 설치후 별도의 설정이 필요하다. (Com Port 설정)

처음 필드테스트를 하면서 이렇게 사용기를 작성하다 보니 미흡한 점이 많습니다.
그리고 필드테스트 기회를 준 강원전자에 감사의 말씀을 드립니다.
