NETmate USB리피터 제품군

1. USB 리피터란

2. USB 리피터 종류

3. 연결 방법

4. 정 리

1. USB 리피터란?

- USB장비를 장거리에서 사용할 수 있도록 USB 신호를 증폭 시켜주는
  장비임

2. USB 리피터 종류

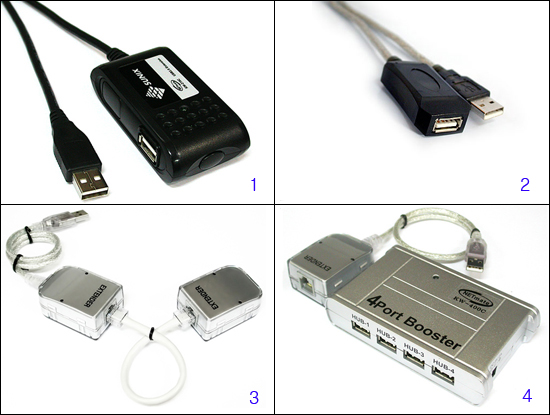

1. KW-210C 2. KW-220C 3. KW-300C 4. KW-400C

USB 리피터는 두가지 방식의 제품이 있습니다.
본체 하나로 증폭을 시켜주는 제품 (사진1, 사진2)과,
LOCAL, REMOTE로 나뉘어져 사용하려는 거리만큼 UTP케이블을 이용하여
거리를 증폭시큰 제품(사진3, 사진4) 입니다.

아래의 표를 이용해 제품간 차이점을 확인해 보겠습니다.

3. 연결 방법

 *USB리피터를 사용시  PC본체에 항상 리피터가 첫 번째로 장착을 하시고, 연장 케이블이나, 장비를 연결하여 사용하셔야 합니다.*

(1) KW-210C 기본 연결 및 응용 연결       *USB2.0 속도지원*

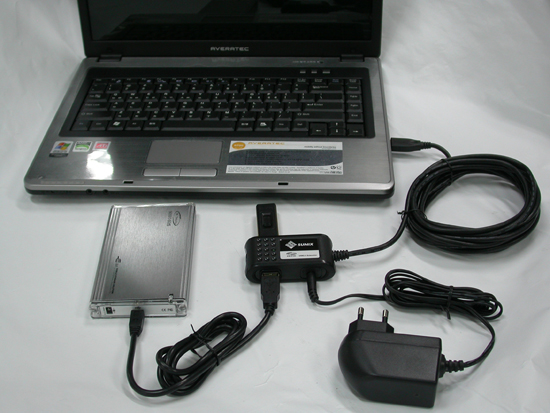

위의 사진은 KW-210C의 기본 연결방법입니다. 소비전력이 작은 USB메모리나, 카드리더기등은 5V 2A 아답타 없이 사용이 가능하나 외장하드, 카메라와 같이 소비전력이 큰 장비들을 사용시에는 5V 2A 아답타를 꼭 연결해 주셔야 합니다.

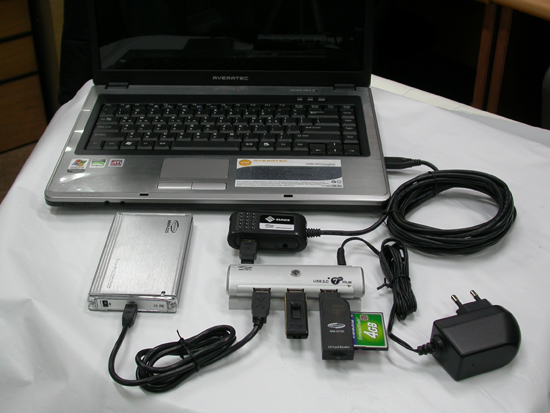

  위의 사진은 KW-210C를 이용하여 USB신호를 증폭을 한 뒤, 유전원 USB허브(아답타가 포홤되어있는 허브)를 이용하여 여러개의 USB장비를 사용하는 상황을 예로 들었습니다.
이때도, 소비전력이 큰 외장하드가 포함되어 있어 5V 2A 아답타가 연결되어 있는 모습을 확인할 수 있습니다.

(R) : 리피터  (허브) : 유전원 허브 - 아답타 포함

*각 모델마다 진행된 응용테스트 결과는 사용하시는 장비나, 환경에 따라 달라질 수 있습니다. 사용자의 이해를 돕기위한 참고 자료이오니 이점 유의하시기 바랍니다.*

(2) KW-220C 기본 연결 및 응용 연결           *USB2.0 속도지원*

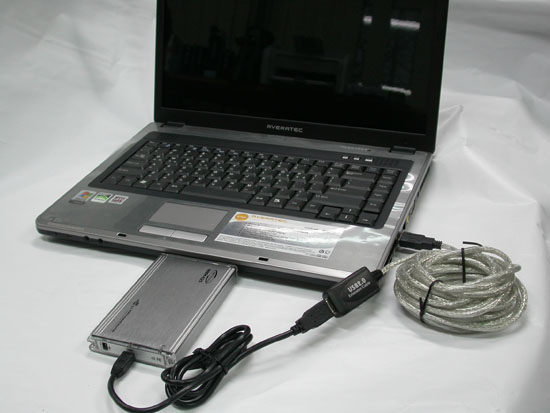

위의 사진은 KW-220C의 기본 연결방법입니다.  KW-210C와는 다르게
별도의 아답타 없이, 소비전력이 큰 외장하드나, 프린터 등을 연결하실 수 있습니다.

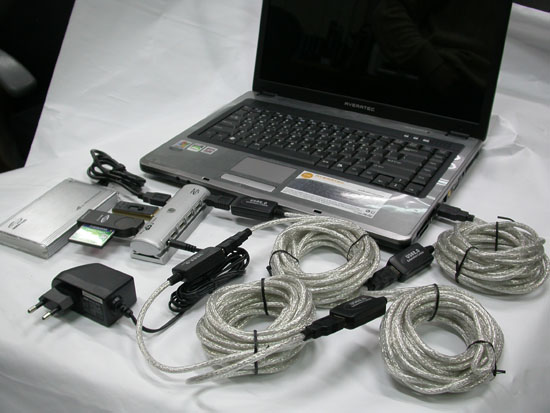

위의 사진은 KW-220C를 4개 사용하여(총 20M), 거리를 증폭시킨 후 유전원 USB허브를 사용하여, 여러개의 USB장비를 사용하는 상황을 예로 들었습니다. 이때도 원활한 전원 공급을 위해 5V 2A 아답타를 연결한 것을 확인 하실 수 있습니다.
    *KW-220C 5개를 이용하여 25M까지는 안정적으로 사용가능합니다.*

(R) : 리피터

*각 모델마다 진행된 응용테스트 결과는 사용하시는 장비나, 환경에 따라 달라질 수 있습니다. 사용자의 이해를 돕기위한 참고 자료이오니 이점 유의하시기 바랍니다.*

(3) KW-300C 기본 연결 및 응용 연결           *USB1.1 속도지원*

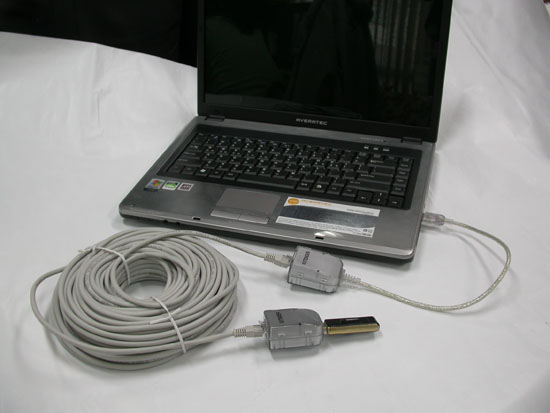

위의 사진은 KW-300C의 기본 연결방법입니다. 현재 45M의 UTP케이블을 이용하여 거리를 증폭시켰으며, 간단한 USB장치를 연결하고 있음을 확인   하실 수 있습니다.
     *KW-300C만으로는 소비전력이 큰 USB장비 연결이 불가능 합니다.
                아래의 응용연결 방법을 참고하시기 바랍니다.*

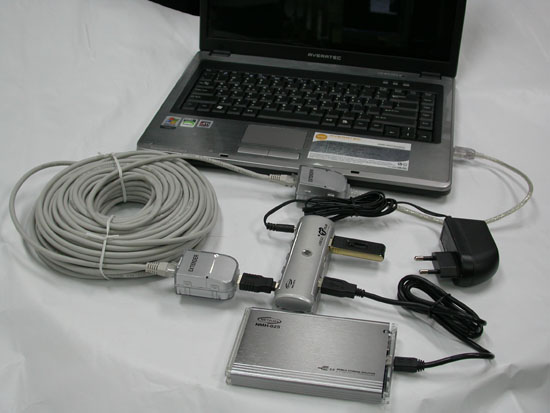

위의 사진은 KW-300C에 45M 거리를 증폭시킨 후 소비전력이 큰 USB 장비를 연결할 수 있는 방법을 예로한 환경입니다.
유전원 USB 허브에  5V 2A 아답타를 연결하면, 외장 하드 및 기타 USB 장비를 연결할 수 있음을 확인 하실 수 있습니다.

(R) : 리피터  (허브) : 유전원 허브 - 아답타 포함

*각 모델마다 진행된 응용테스트 결과는 사용하시는 장비나, 환경에 따라 달라질 수 있습니다. 사용자의 이해를 돕기위한 참고 자료이오니 이점 유의하시기 바랍니다.*

(4) KW-400C 기본 연결 및 응용 연결           *USB1.1 속도지원*

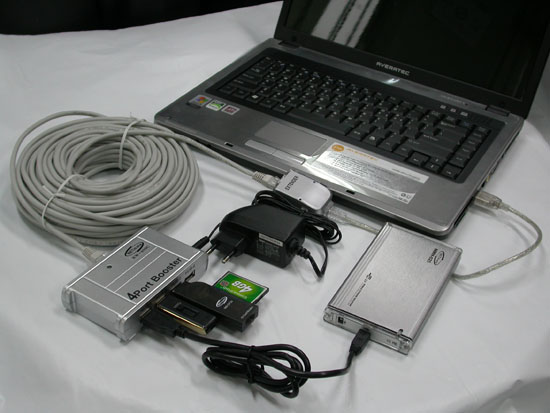

위의 사진은 KW-400C의 기본 연결방법입니다. KW-400C 리모트 유닛은 4개의 USB포트를 동시에 지원하기 때문에 USB 장비를 넉넉히 사용하실 수 있습니다. 현재는 UTP케이블을 사용하여 45M 거리를 증폭후, 3개의 USB 장비를 연결한 모습입니다. 다른 제품과 마찬가지로 5V 2A 아답타를 연결하여
전원 공급을 원활히 하는 환경을 확인하실 수 있습니다.

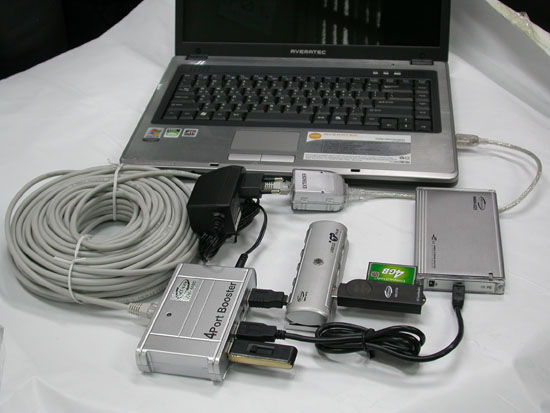

위의 사진은 KW-400C에 추가적으로 유전원 USB 허브를 연결한 모습입니다. 장거리에서 많은 USB장비를 사용하실 수 있음을 확인하실 수 있습니다.

(R) : 리피터  (허브) : USB 유전원허브 - 아답타 포함

*각 모델마다 진행된 응용테스트 결과는 사용하시는 장비나, 환경에 따라 달라질 수 있습니다. 사용자의 이해를 돕기위한 참고 자료이오니 이점 유의하시기 바랍니다.*

4. 정 리

강원전자의 USB 리피터(증폭기)는 현재 사회에 급속히 늘어나는 USB장비를 PC근처에서만 사용 가능했던 불편함을 한번에 해소시켜준 획기적인 상품입니다. 위에서 소개한 방법 외에 사용하는 환경에 따라, 수많은 용도로 사용이 가능하며, 쉬운 설치방법과, 휴대성이 용이해 언제 어디서든 누구나 손쉽게 사용할 수 있다는 점이 가장 큰 장점입니다.
아직 USB2.0 속도를 지원하는 리피터 KW-210C , 220C 제품은 UTP 케이블을  사용하지 못하는 관계로 최대거리가 짧은 단점이 있지만, USB1.1속도를 지원하는 KW-300C, 400C 제품만으로도 충분히 USB장비를 사용할 수 있으며, 각각의 특징을 가진 4가지 제품이 있어, 용도에 따라 제품을 선택한다면 정말 유용하게 사용될 제품임은 분명합니다.
