NETmate 케이블을 이용한 TV OUT 방법

▲ AV 통합 케이블 (2R)

▲ AV 통합 케이블(3R)

▲ HDMI/ DVI 케이블

▲ DVI / RGB 케이블

  ※ 케이블 사용시 주의 사항

 1. 연결 단자가 있다고 해서 반드시 화면 출력이 가능한 것은 아닙니다.

 2. 해상도를 컴퓨터와 TV에 알맞게 설정해주어야 합니다.(설정방법 하단 설명 참조)

 3. 본 리뷰는 작성자의 컴퓨터 사양에 맞게 설정했으므로 컴퓨터 사양에 따라 설정값이

   달라질 수 있습니다.  자세한 사항은 그래픽카드 회사와 TV 제조사에 문의하셔야 합니다.

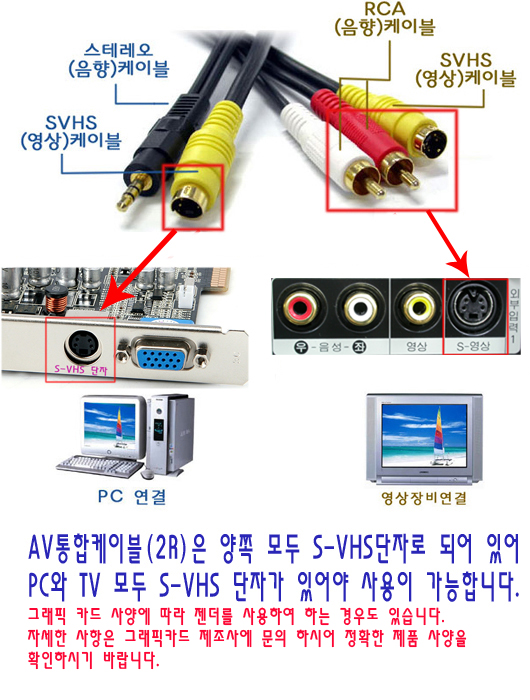

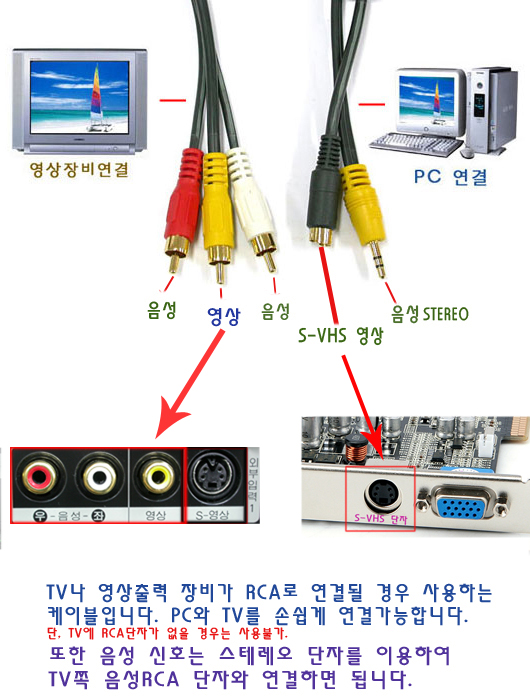

 AV통합케이블(2R)

 AV통합케이블(3R)

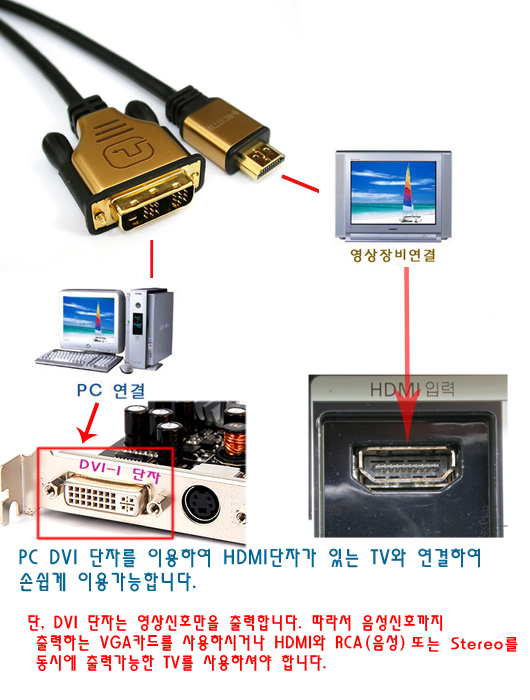

HDMI/ DVI 케이블

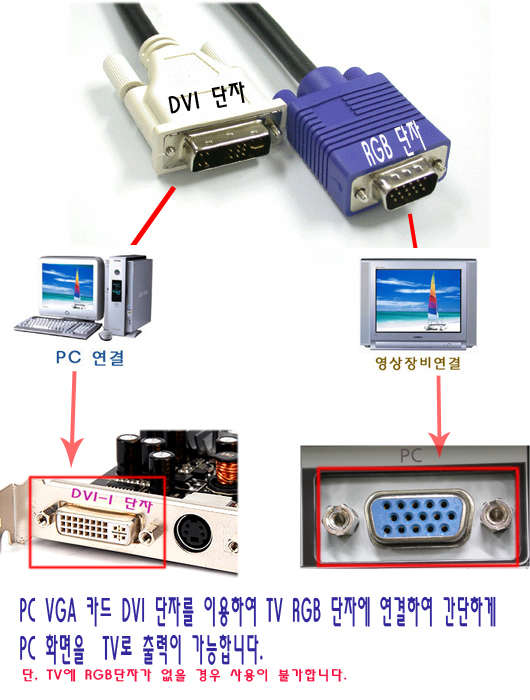

 DVI / RGB 케이블

NVIDIA 그래픽 카드 TV OUT 설정 방법

본 리뷰에서는 NVIDIA  그래픽카드 설정방법만 예시합니다. 다른 그래픽카드를 사용하시는 분은

해당 그래픽 카드 제조사에 문의 하시기 바랍니다.

 보통 4핀으로 되어 있지만 그래픽 카드사에 따라 7핀 또는 9핀으로 구성되는 경우도

 있습니다. 7핀의 아랫쪽  직사각형 모양의 구멍이 가로로 길다면 일반 4핀 SVHS

 케이블을 쓰셔도 됩니다.

 하지만, 세로로 길다면, 해당 그래픽 카드제조사에 문의하셔야 합니다. 9핀의 경우

 9핀 젠더를 이용하셔야 합니다.

 0. 케이블을 연결하시기전에 PC는 꺼주세요.(반드시 끄신 상태에서 연결하셔야 합니다.)

 1. TV아웃 통합 케이블의 PC SVHS잭을 그래픽 카드의 SVHS단자에 꼽습니다.

 2. PC의 스테레오잭은 PC의 사운드카드 스피커단자에 연결합니다.

 3. 케이블의 반대측은, TV의 외부입력 단자에 꽂아줍니다.

 4. TV의 외부입력 채널을 잭을 꽂은 입력과 같게 합니다.

 5. PC의 전원을 켭니다.

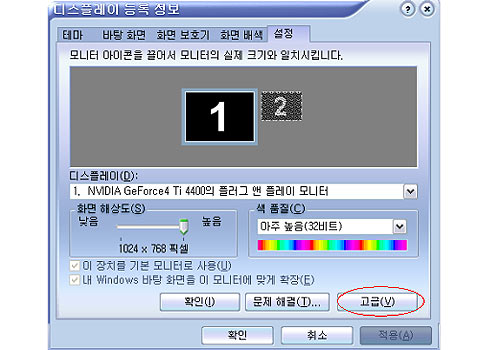

6. 부팅 후에 디스플레이 등록정보의 ‘설정’에서 ‘고급’탭을 선택합니다.

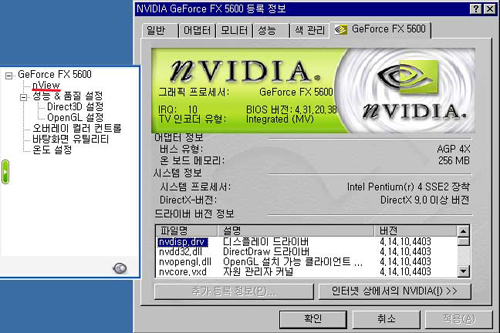

7. 그리고 자신의 그래픽 카드 탭을 선택하면 옆으로 스크롤 메뉴가 나타나게 됩니다.

    여기서 ‘nview’항목을 선택합니다.

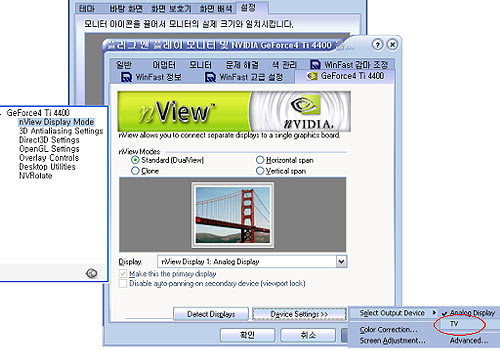

8. 기본으로 다리한개 그림이 나오면서 ‘standard-dualview’로 설정되어 있습니다.

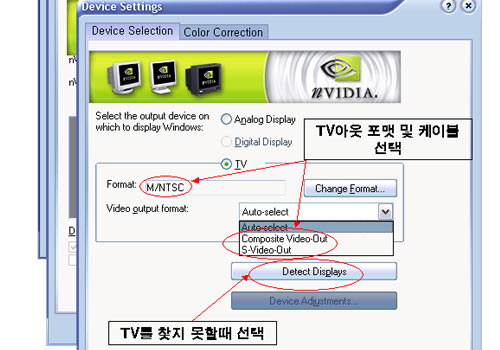

 TV로 신호를 보내기 위해서 ‘DeviceSetting’ 혹은 ‘장치설정’을 선택해서 ‘select output’을

 Analog display에서 TV로 선택합니다. 그러면 ‘Device Setting’ 혹은 ‘장치설정’창이 뜨게

 되는데 여기서 TV출력을 설정해 줍니다.

9. 메뉴 중에서 TV 출력 포맷을 자신이 연결한 케이블에 맞게 설정합니다. 가령

 그래픽카드는 s-video, TV는 AV단자로 했다면 출력을 composite로 설정하시면

 되겠습니다.(composite나 S-Video는 케이블의 종류대로 설정) 그리고 ‘확인’ 및

‘적용’을 선택하게 되면 자신의 모니터는 꺼지면서 화면이 TV로 옮겨지게 됩니다.

 TV가 출력이 선택되어진 후에 TV에 나온는 화면을  조정할 수 있는데  '컬러 조정과

 화면조정'을 통해서 알맞은 화면을 구성할 수 있습니다.

10. 덧붙여서 영상을 재생시에 TV화면에 아무것도 나오지 않는 경우가 있습니다.

   이때에는 오버레이컨트롤에서 미러링컨트롤 전체화면이 보조화면으로 설정되어

   있어야 합니다. 정확한 TV출력을 위해서 확인해야 될것이 디스플레이 정보에서

  보조화면이 비활성화되어 있어야 합니다.

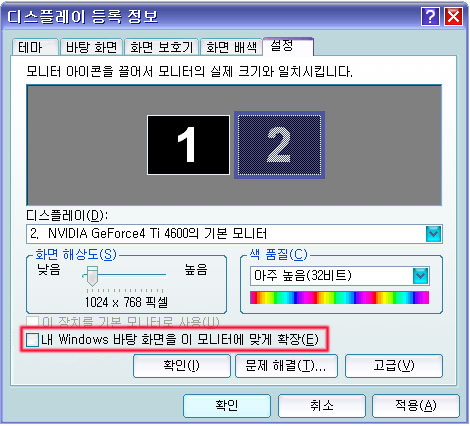

11. 2번이라는 화면을 클릭했을때 " 내 Windows 바탕 화면을 이 모니터에 맞게 확장(E)"

    이 체크되어 있지 않아야 합니다. 또한 NVIDIA Media Center에서 NVIEW모드가

    체크 되어 있어야 합니다.

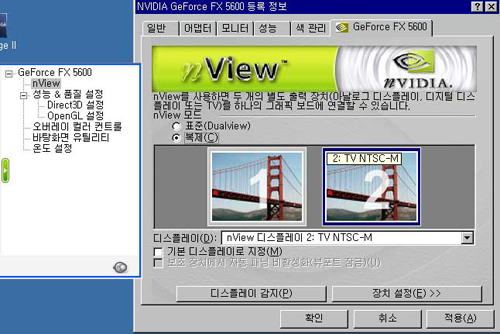

12. 그 다음 nview항목에서 화면 모드가 복제(Clone)으로 되어 있어야 합니다.

     그리고 오버레이 컨트롤의 보조화면에 체크 해 줍니다

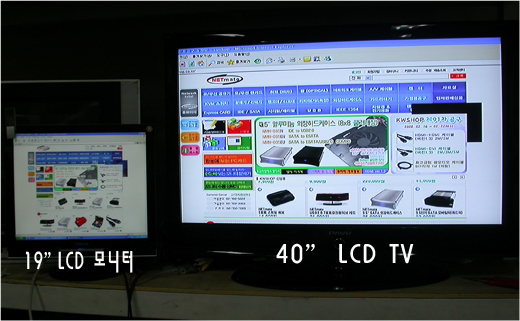

▼ 실제 케이블을 사용하여 화면 출력 사진

주의 사항

연결하시는 TV에 연결되는 단자가 있다고 해서 반드시 출력이 되는 것은 아닙니다.

설정 해상도 지원 여부에 따라 정상적으로 출력이 안되는 경우도 있습니다. 정확한 제품 스펙과

설정 방법은 그래픽 카드 회사나 TV 회사에 문의하셔서 정확한 상담을 받으셔야 합니다.
