PLUG MASTER STP CAT.7 / CAT.6A
글, 사진 / 강원전자 블로그 (http://blog.naver.com/kwshop89)
|
강원전자의 브랜드 중 하나인 PLUG MASTER입니다. |
|
플러그 마스터는 UTP 케이블의 성능의 50%를 결정하는
RJ-45잭과 플러그, 커플러, RJ-45 포트 보호 커버 등
플러그와 관련된 제품만을 취급하는 전문, 名品 브랜드입니다. |
|

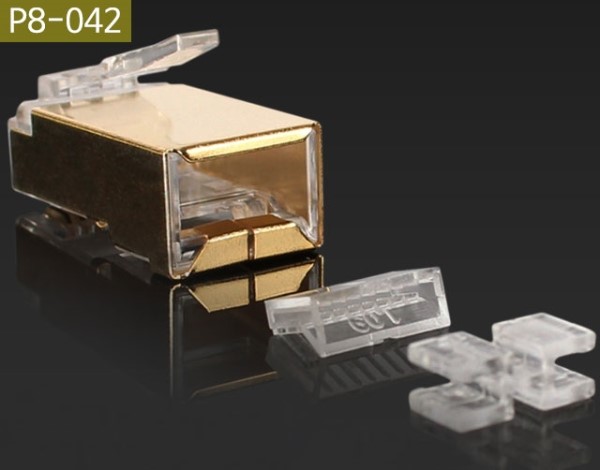

STP CAT.7/CAT.6A RJ-45 8P8C 플러그 - Straight 핀
P8-042입니다. |
|
Housing, Insert, Wire Holer로 이루어져 있어 페어의
꼬임이 최대한 끝까지 유지되어 케이블 간의 누화 현상을
최대한 억제되어 CAT.7 케이블을 제작하기에 적합한 전용 플러그입니다.
50μ" 고성능 핀을 사용하여 있으며 금 도금을 1.27μm 이상을
사용하여 장시간 플러그 사용하지 않으면 일어날 수 있는
산화 및 녹스는 것을 방지하였습니다 |
|
P8-042를 이용하여 CAT.7 케이블에 연결하는
작업을 하나하나 상세히 알려드리겠습니다.
[Cat.7 플러그 제작 방법] |
|

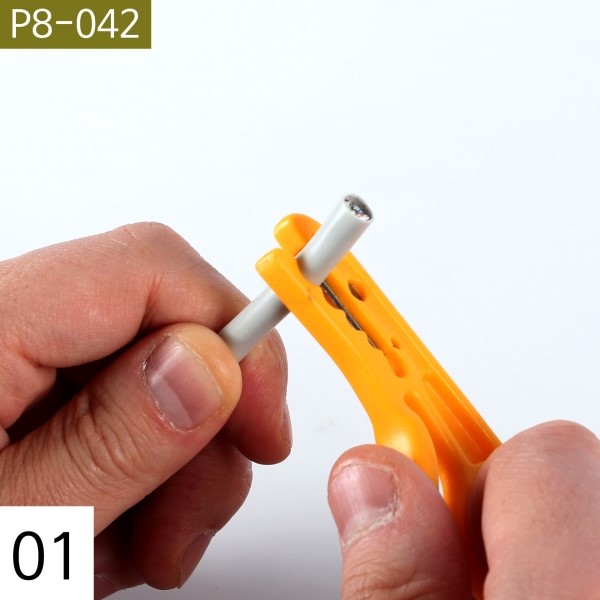

1. 탈피기, 커터칼을 이용하여 Cat.7 / cat.6a 케이블의 피복을 벗겨냅니다.
※ NETmate HT-308 UTP 탈피기를 사용하였습니다. |
|

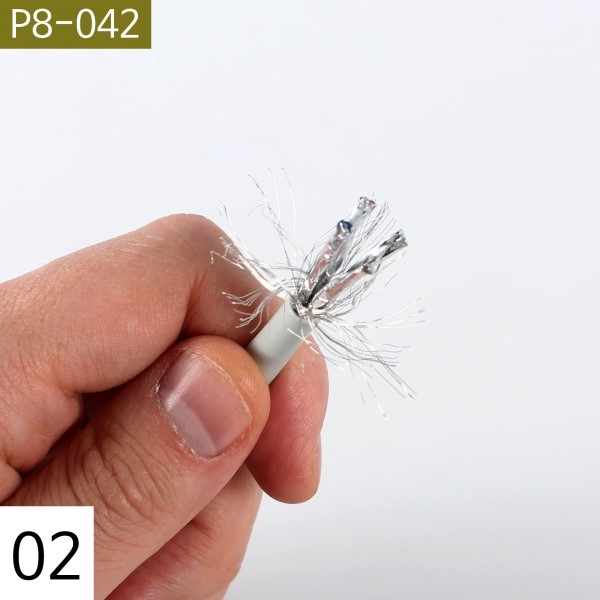

2. 피복을 벗겨낸 후 편조 쉴드를 분리합니다.
※ 편조쉴드는 외부에서 들어온 불필요한 신호를
걸러내는 역할이니 자르면 안됩니다. |
|

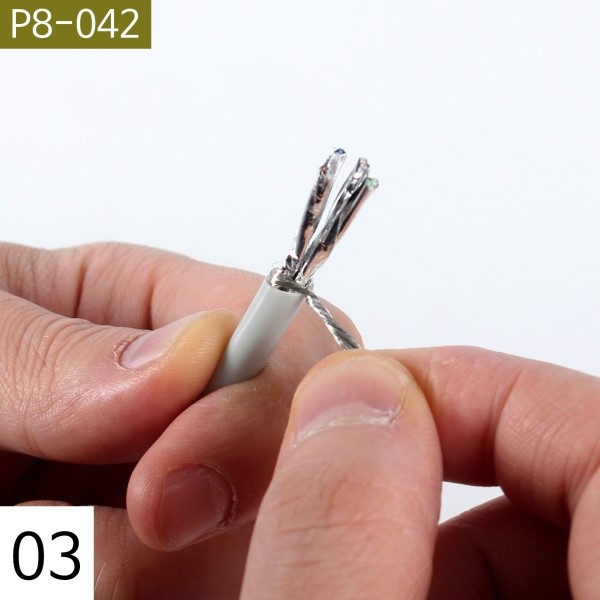

3. 분리된 얇은 편조쉴드를 돌돌 마라 깔끔하게 정리합니다. |
|

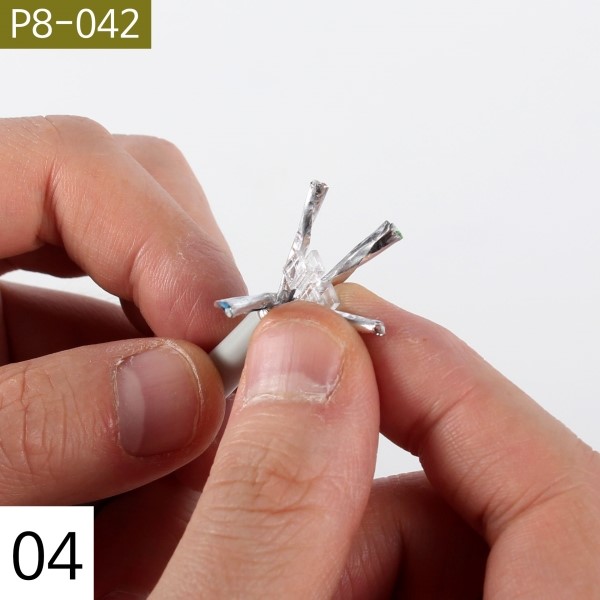

4. Wire Holder에 4개의 알루미늄 쉴드 페어를 끼웁니다. |
|

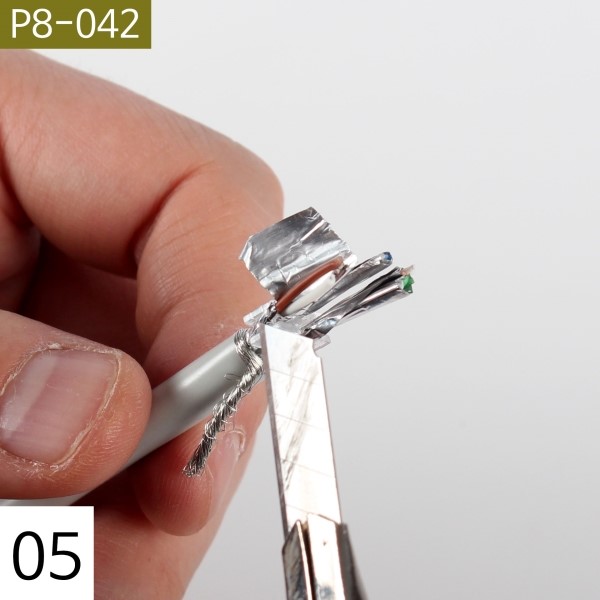

5. Wire Holder에 끼운 알루미늄 쉴드를 커터칼을 이용하여 제거합니다.
※ 피복과 페어에 손상이 가지 않도록 조심해야 합니다. |
|

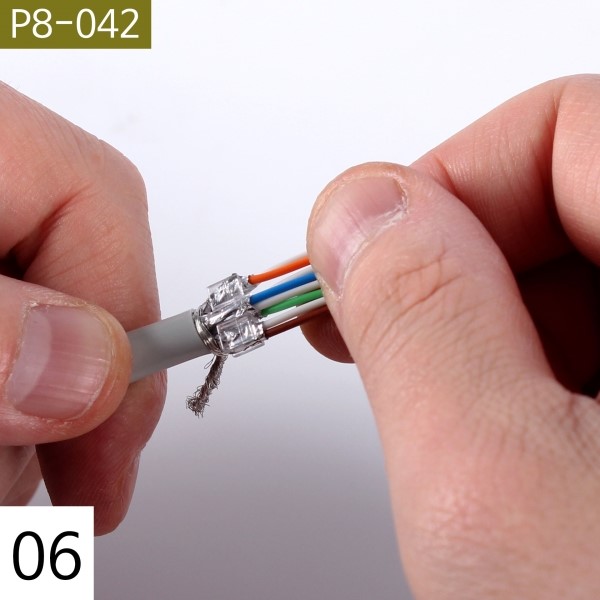

6. 케이블 배선 규격에 맞게 정리합니다.
※ 568B 규격은 흰주 - 주 - 흰녹 - 파 - 흰파 - 녹 - 흰갈 -갈 입니다. |
|

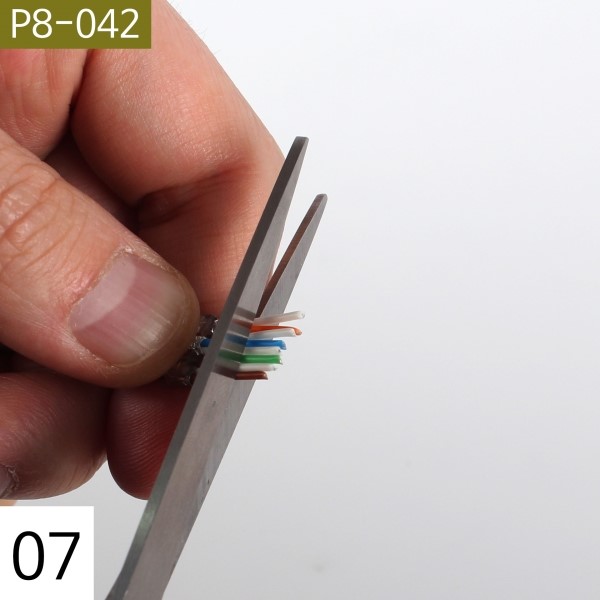

7. 배선을 정렬하였다면 가위를 이용해 케이블을 적당한 길이로 자릅니다.
※ 케이블을 길쭉길쭉 평평하게 최대한 펴야합니다. |
|

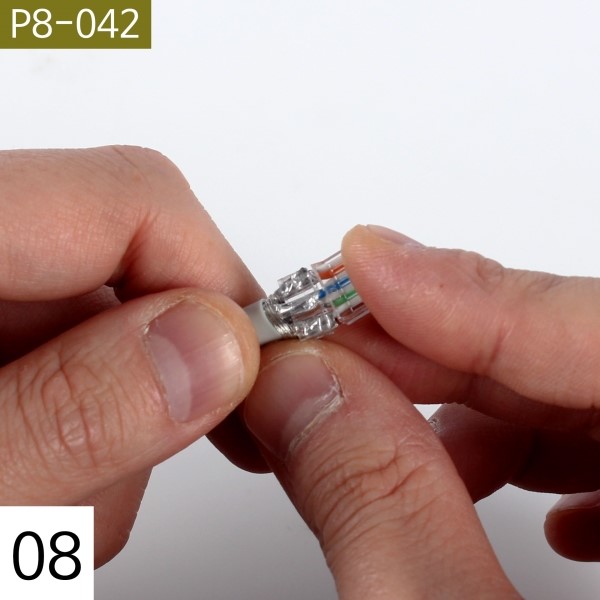

8. 가지런히 정렬된 케이블 끝에 Insert를 끼웁니다.
※ Insert를 끼우면 짧아진 케이블 배선이 움직일 수 있으니 주의하세요. |
|

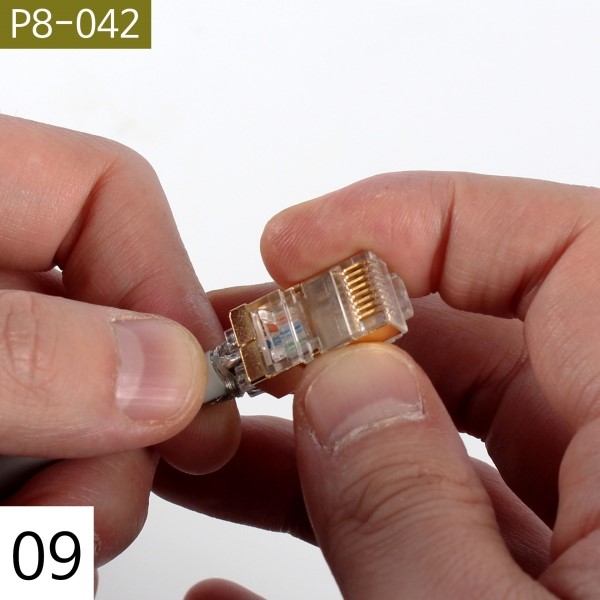

9. 작업된 케이블을 플러그에 연결합니다.
※ 케이블 끝을 잡고 플러그 끝까지 밀어넣어야 합니다. |
|

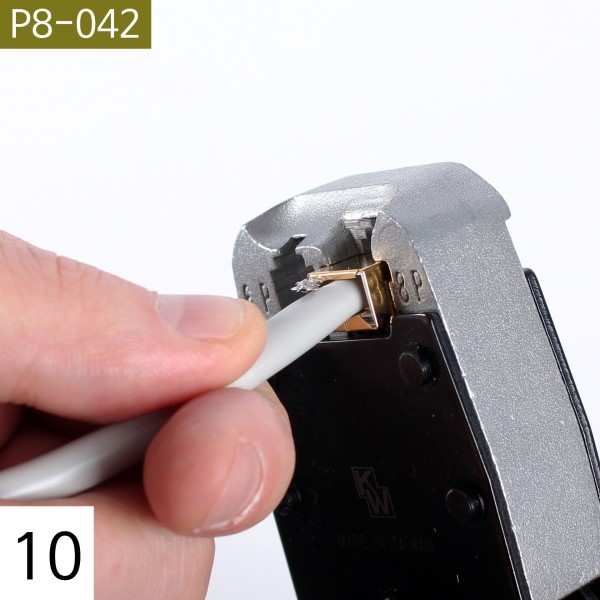

10. 플러그에 연결된 케이블을 랜툴을 이용하여 압착합니다.
※ P8-042 작업 시에는 8P8C 전용 툴을 사용을 권장하여,
NETmate HT-500R 랜툴(6P/8P)를 사용하였습니다. |
|

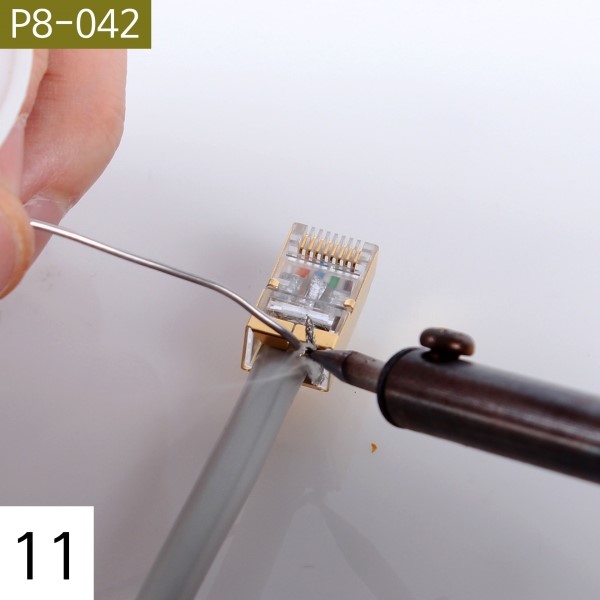

11. 3번 과정에서 돌돌 말아두었던 편조 쉴드를 플러그 쉴드에 납땜합니다. |
|

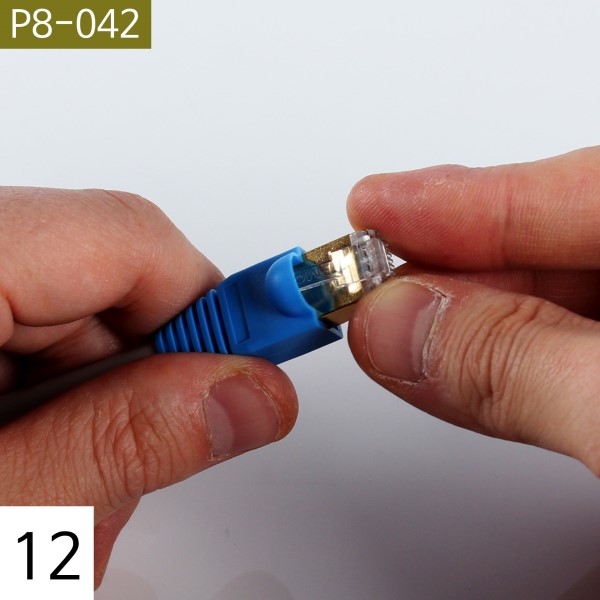

12. 납땜까지 마무리한 케이블은 별도로 준비한 부트를 끼워주면 완성!
통 부트를 사용하지 않아도 되지만, 래치 손상 등 때문에 가급적 사용하는 것을 권장하고 있습니다.
※ NETmate NM-SR001BL PLUG MASTER RJ-45 통부트 사용 |
|
STP CAT.7/CAT.6A RJ-45 8P8C 플러그에 대한 궁금한 점과
기타 문의사항은 고객과 소통하는
강원전자주식회사(http://me2.do/GYk1E3Pe)와 강원전자 블로그에 남겨주세요~ |
