HDMI

많은 영상 신호 규격 중으로 TV , 모니터, 그래픽카드, 빔프로젝터등

영상관련 장비에 빠짐없이 들어가는 영상+음성 신호입니다.

고화질의 디지털 영상인 HDMI 케이블은 장거리 전송은 10M 내에서

사용을 권장하고 있습니다. 이보다 더 길게 사용하기 위해서는 리피터

기능이 들어간 케이블이나,별도의 증폭장치, 광 HDMI를 사용합니다.

오늘 소개할 제품은 HDMI 신호를 동축케이블(BNC 커넥터)을 활용하여

장거리 전송 할 수 있는 제품입니다.

UTP를 활용한 리피터와 유사하게 송신 유닛과 수신유닛으로 구성되어

있습니다. BNC 커넥터를 통해서 연결할 수 있다는 것입니다.

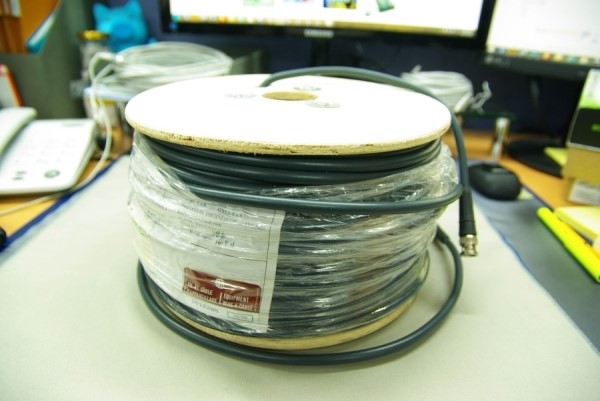

동축케이블은 링크케이블로 활용되며 고사양의 75Ω 동축케이블을

사용해야 합니다. 저사양 케이블을 사용시 신호 손실로 인해 전송 거리

및 영상 품질에 손실이 발생합니다.

커넥터도 규격에 맞는 커넥터를 사용합니다.

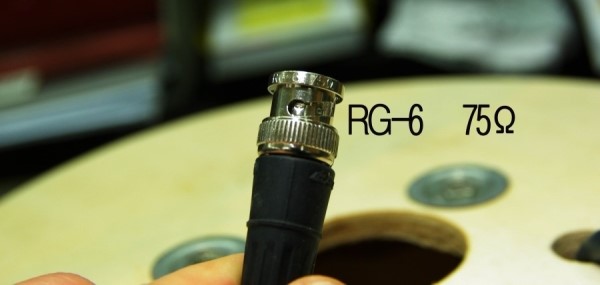

RG-6 75Ω BNC (M)

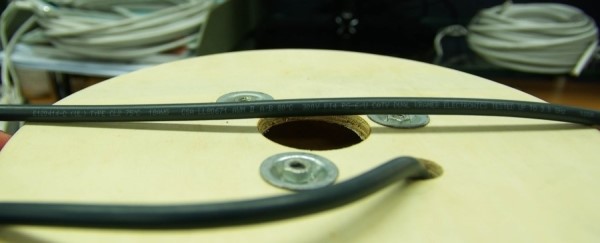

E120414-D (UL) TYPE CL2 75℃ 18AWG CSA

LL80671 AWM Ⅱ A/B 80℃ 300V FT4 RG-6/U CATV DUAL KRAMER ELECTRONICS TESTED UP TO 3.0GHz 100M

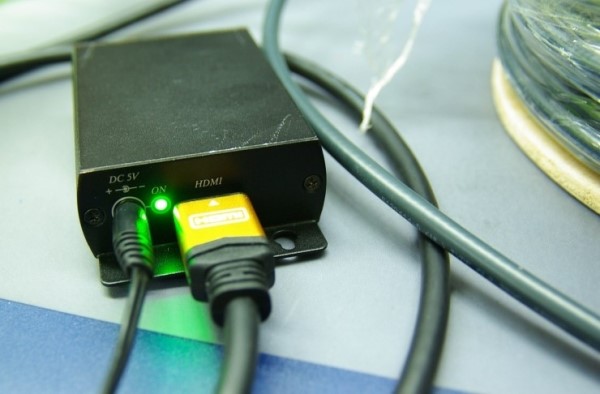

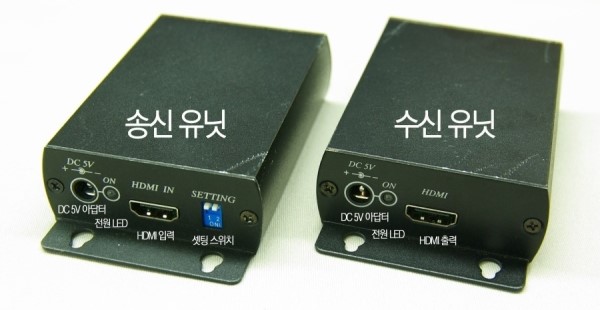

HDMI IN 으로 HDMI 영상 신호를 입력하고 전원을 연결합니다.

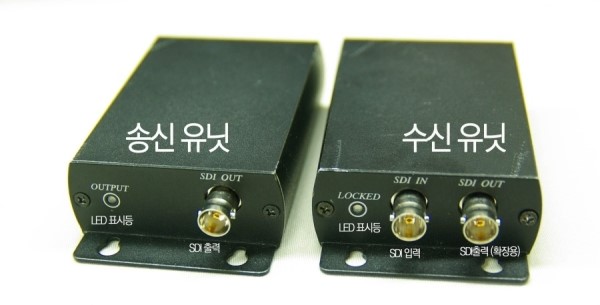

송신 유닛의 반대편에서 SDI신호로 변환하여 동축케이블에 링크되어

신호를 전송합니다.

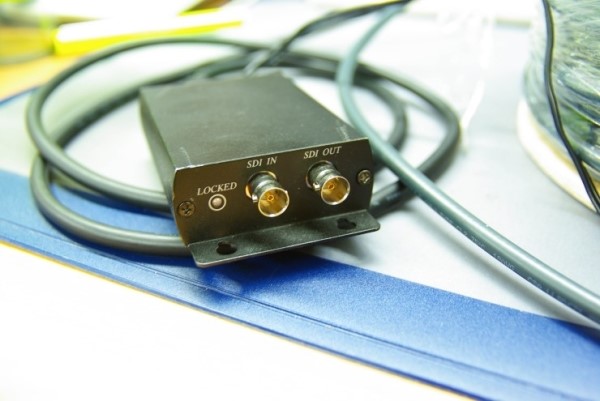

송신 유닛의 반대인 수신 유닛에 동축케이블을 연결합니다. (SDI IN )

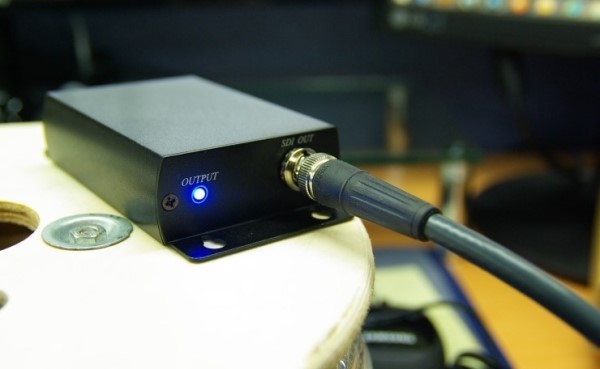

SDI OUT 단자는 추가로 출력을 할 수 있습니다

추가 출력시에는 RETIMING 기능을 지원하여 장거리 전송과 잡음으로

인해 약해진 신호를 재생성하여 원본에 가까운 신호로 복원해 줍니다.

HDMI 케이블을 연결하여 모니터에 연결하면 설정 완료됩니다.

연결 테스트 중입니다.

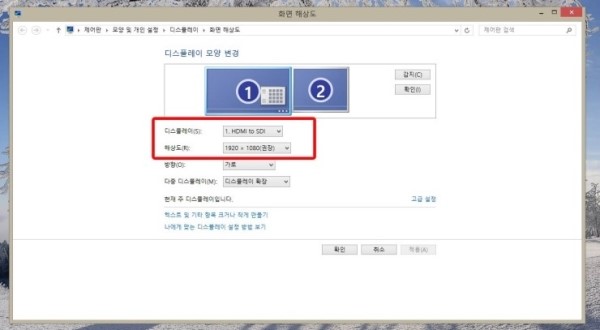

모니터의 디스플레이 연결 상태를 확인해보겠습니다.
FULL HD로 연결이 되어 있고,

특이하게 디스플레이 표시창에 HDMI to SDI라고 표시되어 있습니다.

HDMI 동축케이블 리피터가 HDMI 신호를 SDI신호로 변환하여

전송해서 다시 SDI 신호를 HDMI 신호로 바뀌는 것을 알 수 있습니다.

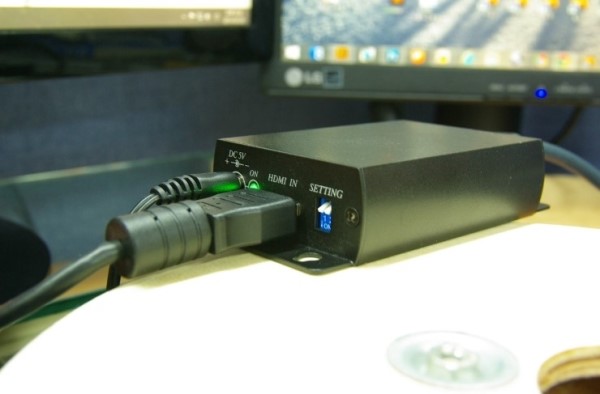

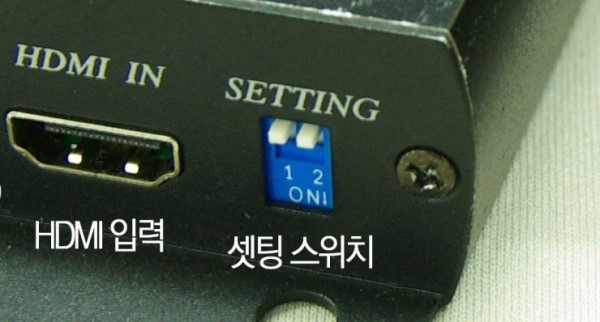

제품 내에 셋팅 스위치가 있습니다.

1번 스위치가 올려진 상태에서는 480i , 576i , 720p @50/59.94/60Hz

,1080i@50/59.94/60Hz 의 비디오 해상도를 지원합니다.

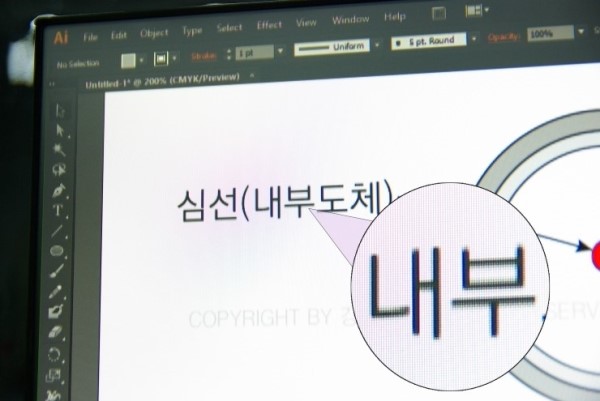

사진으로는 잘 표현되지 않지만, 화면이 아주 약간 떨리고 글씨를 확대해보면 가독에는 문제가 없지만 주변이 조금 번짐현상이 보입니다.

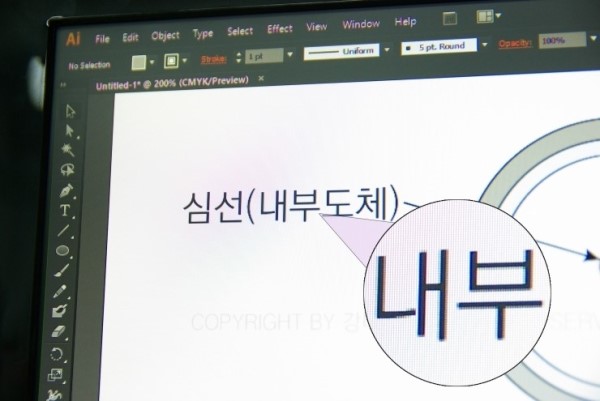

1번 스위치 내려진 상태에서는 480i , 576i , 720p @50/59.94/60Hz ,

1080i@50/59.94/60Hz 1080p@23.98/24/29.97/30/50/59.94/60Hz

의 해상도가 지원됩니다. 1920 X 1080 해상도를 사용하기 위해서는

꼭 1번 스위치를 조정하여 사용하시면 됩니다.

2번 스위치는 AUDIO 관련 스위치입니다.

올린 상태에서는 LPCM 2 Channels 를 지원하고 내린 상태에서는 LPCM 7.1 Channels 을 지원합니다. 화면이 평상시 듀얼 모니터로 확장한 상태로 쓰는 것과 동일하게 잘 나옵니다.

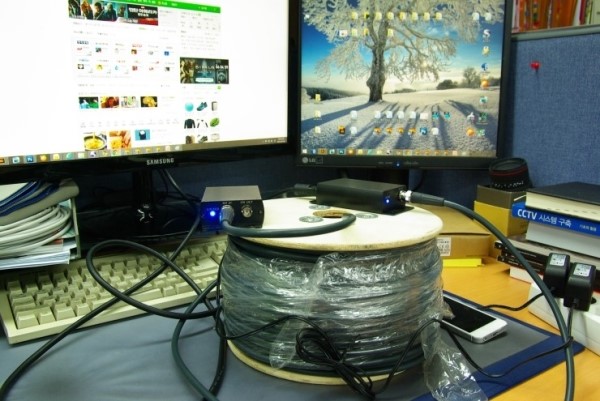

왼쪽 모니터는 본체에서 100M , 오른쪽 모니터는 본체에 2M 연결되어 있습니다. 좌, 우 모니터 화면 이동이나 프로그램이동 연동 등에

딜레이는 없습니다. ​거리가 100M이지만,

실제 사용과 육안으로는 딜레이를 느낄 수 없었습니다.
