[리뷰] 광 케이블 단선 체크할 수 있는 테스터기

페이스북 트위터  작성자 : 등록일 : 2018-06-13 조회수 : 4,737

광 섬유를 이용한 케이블이

중간에 끊어졌는지 테스트할 수 있는 hobbes 테스터기 입니다.

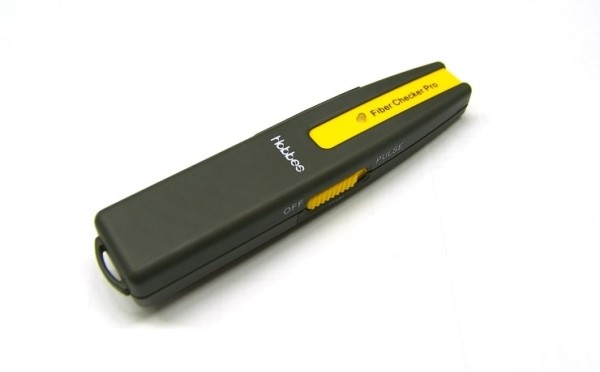

Hobbes 광케이블 테스터기(단선체크)

FC-2005A

글, 사진 / 강원전자 블로그 (http://blog.naver.com/kwshop89)

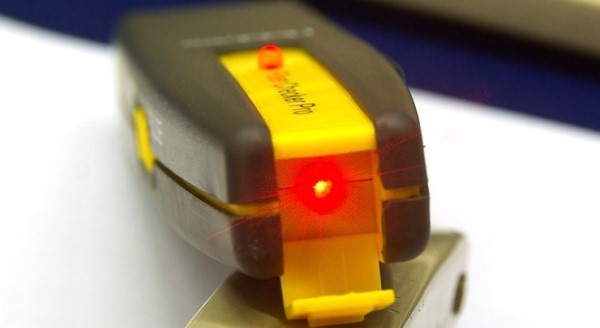

FC-2005A 테스터기에서 나오는

붉은 레이져를 통해서

광 케이블의 단선 여부를 체크할 수 있습니다.

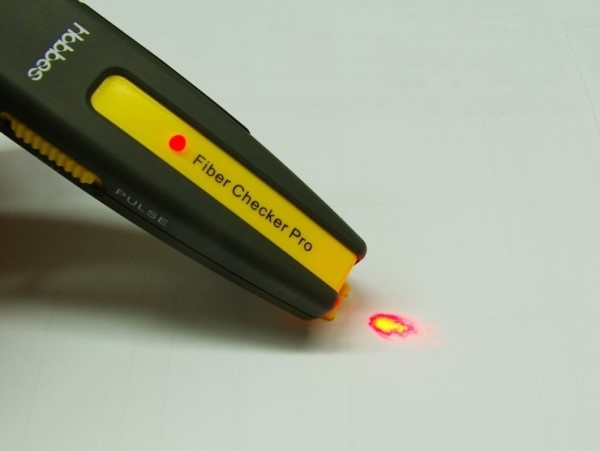

아! 레이져가 나오는 제품을 다룰 때에는
절대 사람을 향해서 비추면 안됩니다.
특히 눈을 비추는 것은 매우 위험하니! 절대 하면 안됩니다.

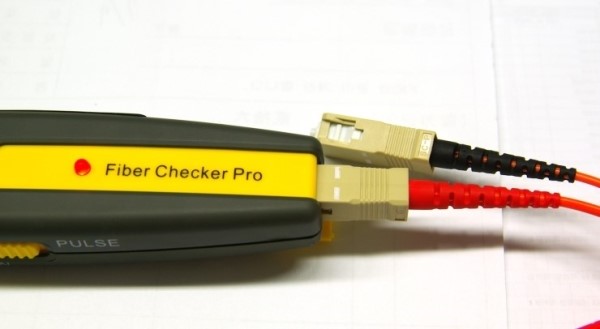

광점퍼코드 중 SC 타입의 커넥터에 연결 / 테스트가 가능합니다.

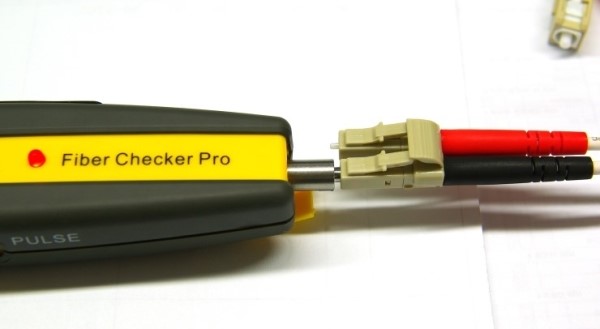

광점퍼코드 LC 타입의 커넥터를 테스트 할 때는

제품에 포함되어있는 젠더를 사용해서 연결/ 테스트가 가능합니다.

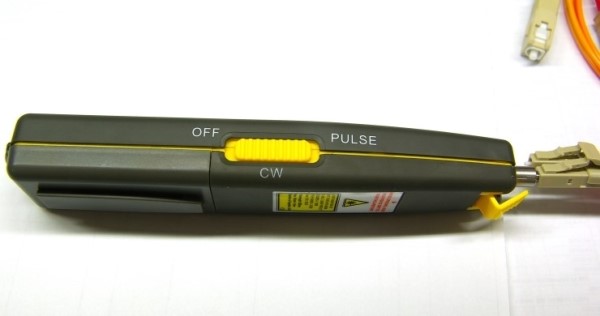

광 테스터기의 기능은 CW 모드와 PULSE모드 두가지가 있습니다.
CW모드는 레이져가 지속적으로 나옵니다.
PULSE 모드는 레이저가 일정한 간격으로 나옵니다.

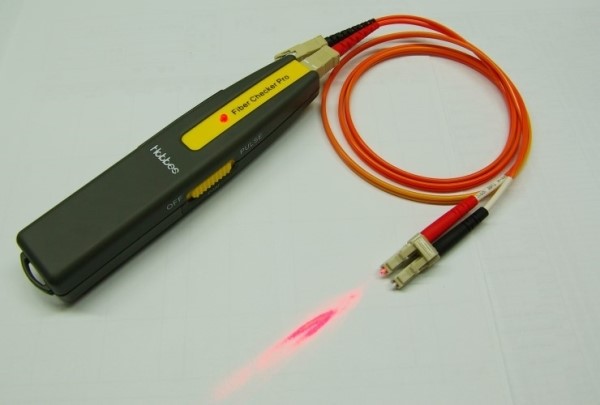

실제 광점퍼코드 테스트 장면입니다.
LC-SC 멀티모드 케이블을 통해서 테스트 하였습니다.
광점퍼코드의 상태가 정상적으로

SC 커넥터를 통해 전송된 레이져가
반대편 LC 커넥터를 통해

붉은 레이져 빛이 나오는 것을 확인 할 수 있습니다.

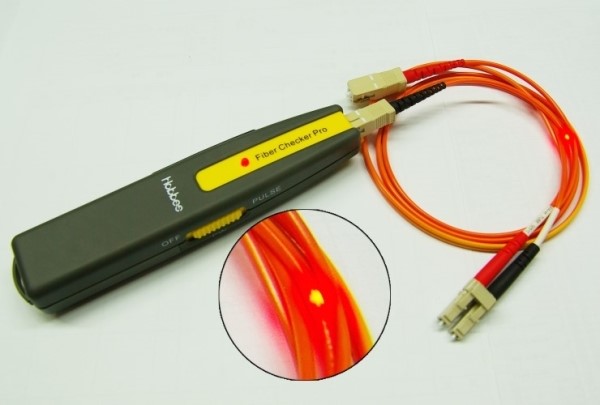

단선이 된 광케이블에서는 색다른 반응이 나타납니다.
검은색의 SC 커넥터에 레이져를 보내었으나,
반대편 LC 커넥터 에서는 붉은 레이져 빛이 나오지 않습니다.
사진 속의 둥근 원을 보면 케이블의 단선된 부분이

밝게 빛나는 것을 확인 할 수 있습니다.
광케이블 내부의 섬유가 깨어져

빛이 굴절되어 나타나는 현상입니다.
불량이니 더이상 쓸 수 없습니다.

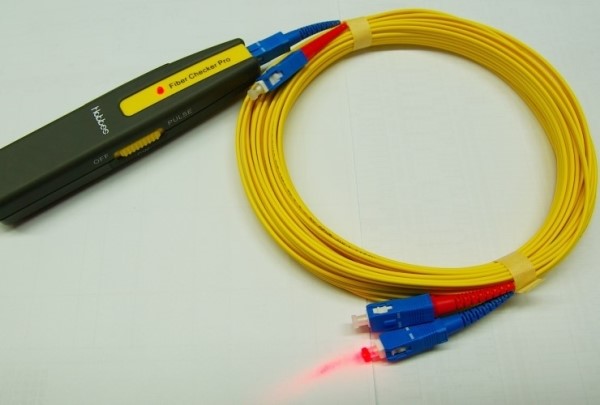

멀티모드 광점퍼코드는 물론,
싱글모드 광점퍼코드도 테스트가 가능합니다.





광점퍼코드와 광원 테스터기,

광 테스터기 후속 리뷰도 함께 올릴 예정입니다.
좋은 의견 있으면 알려주세요.
