[리뷰] 랜테스터기 사용 참고서 - 인터넷 선을 검사하자!

페이스북 트위터  작성자 : 등록일 : 2016-02-19 조회수 : 6,902

인터넷이 이상할 때, 출장이나 서비스를 부르면

작은 기기를 꺼내어서 선 열결하며 체크하는 것을 볼 수 있습니다.

바로 UTP 선을 연결하여 선이

정상인지 아닌지 확인 할 수 있는 테스터기를 통해

확인하는 것입니다.

넷메이트 네트워크 케이블 테스터 KW-G5N입니다.

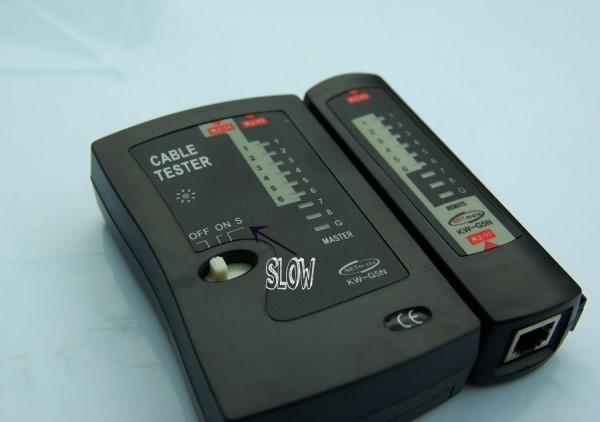

단계별 스위치로 구성되어 있어 간단하게 조작이 가능합니다.

OFF / ON / SLOW

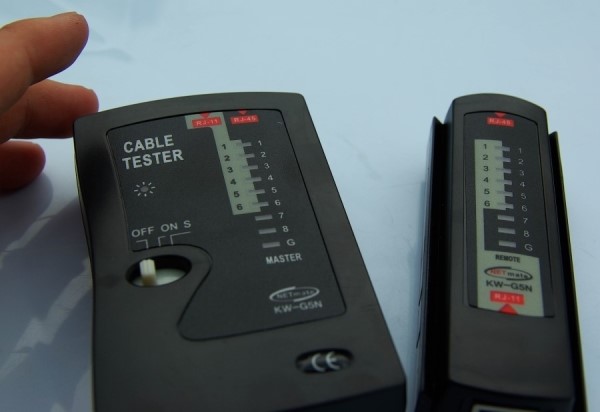

본체는 마스터 유닛과 리모트 유닛으로 분리됩니다.



설명과 말이 필요없는 직관적인 UI입니다.

어떻게 케이블을 확인 할 수 있는지 이미지를 통해 확인해보겠습니다.

UTP 케이블의 규격인 T568B로 케이블 핀맵이 구성되어 있고,

순서대로 1/2/3/4/5/6/7/8

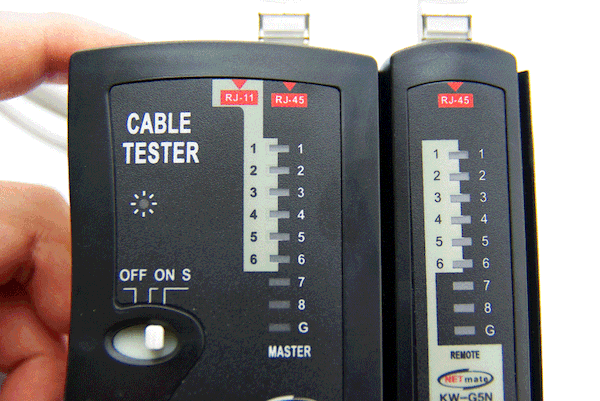

정상적으로 연결된 상황에서의 상태창입니다.


다른 UTP 케이블도 테스트 해보겠습니다.

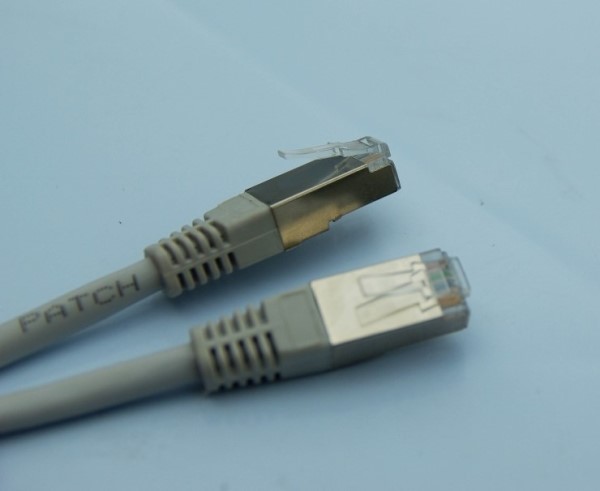

FTP케이블입니다.

알루미늄 은박 쉴드와 구리 접지선이 있는 FTP케이블은

어떻게 나오는지 확인하겠습니다.


FTP케이블은 케이블 배선외에

접지 부분도 함께 확인 할 수 있습니다.

FTP케이블이 단순히 외관만 차이나지 않고,

접지가 별도로 처리되어 있는 UTP케이블임을 확인할 수 있습니다.

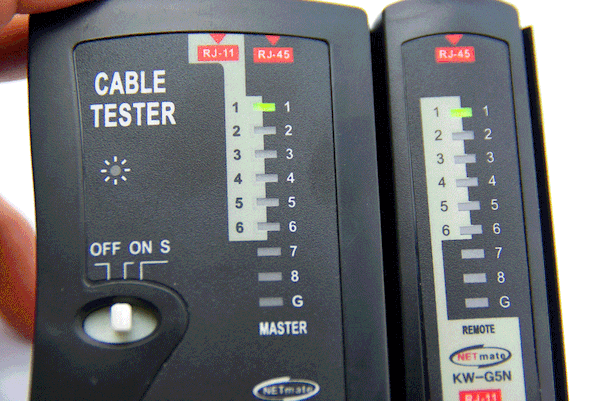

단선 (절선)이 생긴 경우입니다.

단선은 케이블이 끊어지거나 신호가 끊어진 것을 말합니다.

8번 신호가 단선이 되어 있어

점멸신호에서 8번이 신호감지가 되지 않습니다.

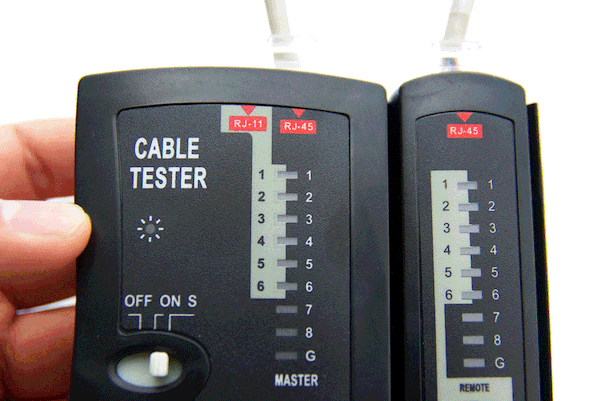

내부 합선이 났을 경우 입니다. ( CROSS )

1,2,3,6,7,8 번은 정상적인 연결이 되지만,

4,5번은 리모트 유닛에 신호가 정상적이지 않습니다.

테스트를 위해 4,5번을 합선 시켜놓았기 때문입니다.

UTP 케이블의 합선은

케이블이 과다하게 꺽이거나, 창문틈, 모서리, 노화로 인해

내부 피복 훼손 등으로 합선이 일어납니다.

일반 가정에서 구매하기에는 용도가 제한적이어서

구입하기 어렵지만, 사무실, 관리실, 유지보수 등의 목적으로

사용하기 위해 하나 구비해두어도 좋습니다.

사용 방법만 숙지해두면

출장 서비스를 불렀을 때 랜선 정비 작업하는 것을

매의 눈으로 감시하는 것도 좋은 방법입니다.

참고해주세요~  감사합니다.
