어제에 이은 CCTV 액세서리 소개시간입니다.
동축 케이블을 활용하는 케이블 중
RF 단자를 적용하는 안테나 케이블과
BNC 단자를 적용하는 BNC 케이블용 서지 보호기 입니다. |
|
먼저 안테나 케이블에 연결하는 서지보호기입니다. |

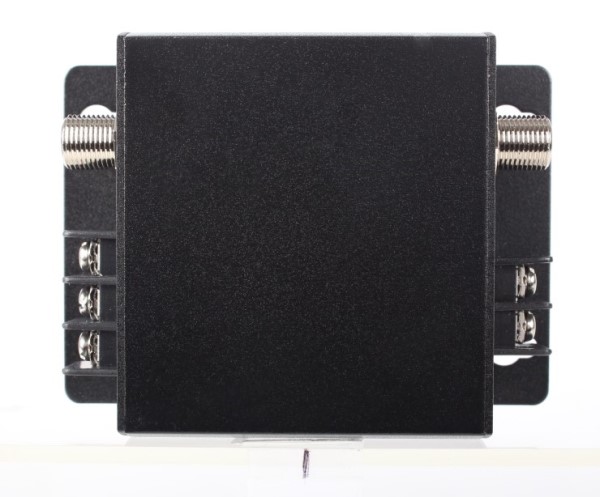

NETmate RF(동축)+전원 서지보호기
NM-SP002VP
글, 사진 / 강원전자 블로그 (http://blog.naver.com/kwshop89)
|
동축 RF케이블 과 2극 터미널 블럭에 연결되는 전원선을 통해서
장비에 직접 서지가 입력되는 것을 방지하는 서지보호기입니다. |
|
제품의 연결 순서가 있으니 참고하고 설치해야 합니다.

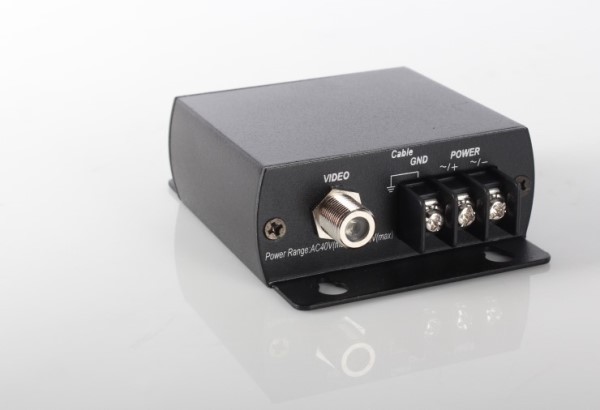

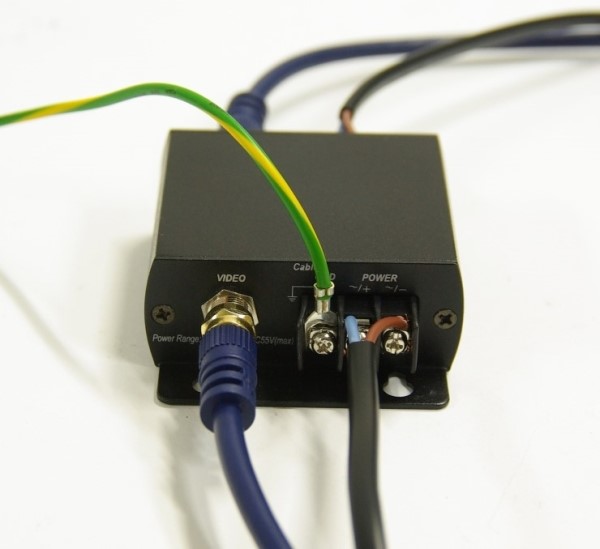

비디오와 전원 +/-, 접지선이 있는 부분을 케이블의 끝을 연결합니다.
동축 케이블과 전원선을 통해 유입되는 서지를
바로 차단하고 접지를 통해 땅으로 흘려보낼 수 있습니다. |
|

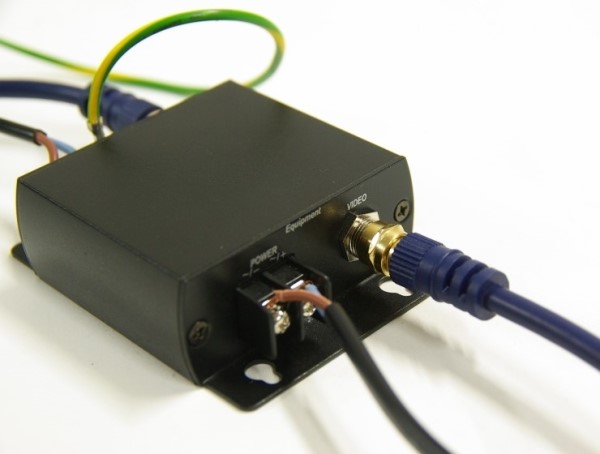

이렇게 서지가 보호된 반대쪽에
동축케이블과 전원선 +/-를 연결하여 사용하면 됩니다.
제품에 Equipment 표기 된 곳을 보호할 장비 가까이 설치하면 됩니다. |
|

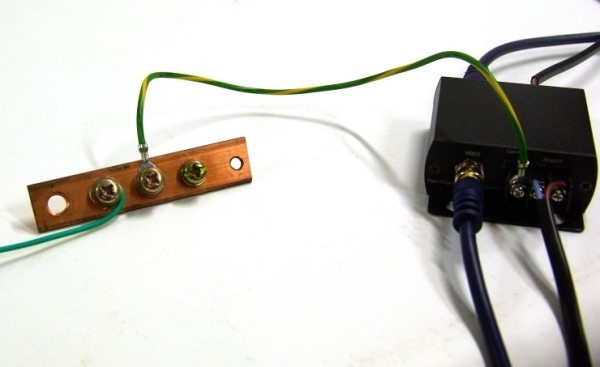

접지선은 제품안에 들어 있습니다.
접지선의 길이는 최소화하고,
반드시 접지가 연결된 단자에 연결해야
서지보호기의 최대 성능을 사용할 수 있습니다. |
|

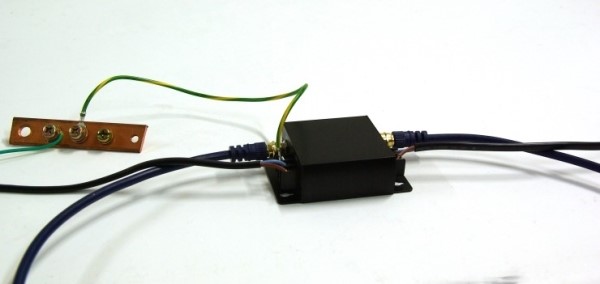

하나의 서지보호기로 RF 안테나 + 전원선의 낙뢰 피해를
동시에 예방할 수 있습니다.
지금까지 소개했던 서지보호기와 동일하게
별도 전원 없이 작동할 수 있습니다. |
|
두번째 제품은 BNC(동축) 케이블 + 데이터 서지보호기입니다. |
NETmate BNC+데이터 서지보호기
NM-SP005
|
동축케이블 중 BNC커넥터를 사용하는
BNC 케이블을 통해 유입되는 서지를 차단하는 제품입니다.
BNC 케이블과 함께 DATA 케이블도 연결하여
서지를 차단할 수 있습니다.

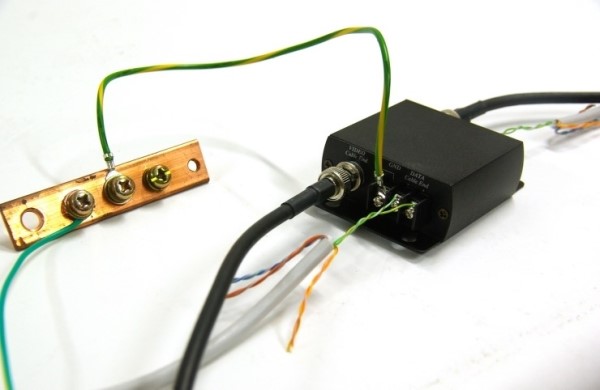

접지에 NM-SP005를 연결하여
서지가 발생할 시 10억분의 1초로 제품이 반응하여
고전압을 땅으로 흘려보내 안전하게 보호대상 장비를 보호합니다. |
|

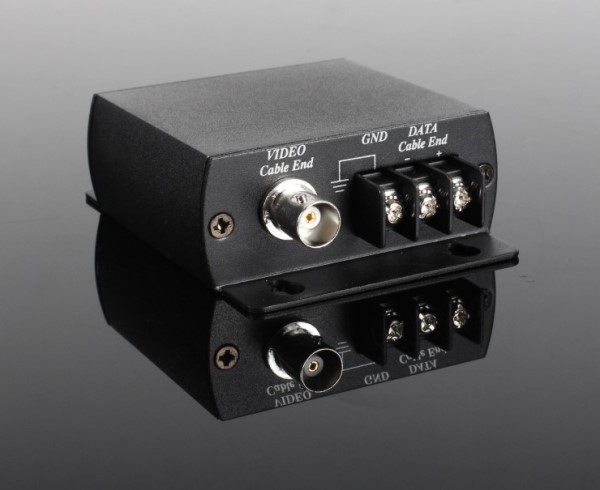

BNC (F) + 3극 터미널 블럭(Data + GND) 입력 |
|

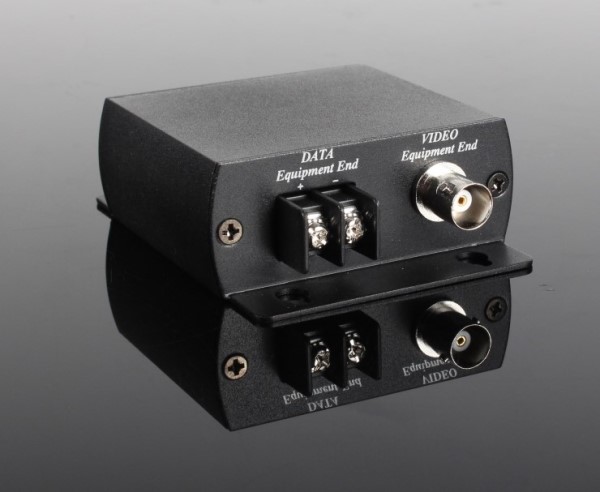

BNC(F) + 2극 터미널 블럭 (Data) 출력 |
|
NM-SP005를 사용할 때에도
반드시 접지가 정확하게 연결되는 것을 확인한 뒤
사용해야 서지보호기의 성능을 최대한 활용할 수 있습니다.
접지를 연결하지 않으면 고전압이 유입되었을 때
빠르게 접지를 통해 전기를 흘려보낼 수 없어
보호대상 장비에 전기적인 충격이 그대로 전달 될 수 있습니다.
꼭 접지에 정확하게 연결하여 사용하시기 바랍니다. |
|
효과적인 서지보호 시스템 구축을 하기 위해서
연결 방향과 접지연결을 확인하는 것이 무엇보다 중요합니다.
CCTV 시스템이나 장비들은 고가의 제품이 많고,
피해 발생시 복구에 상당한 비용이 들어가는 경우가 많습니다.
갑작스러운 서지 발생으로부터 안전하게 사람과 장비를 보호할 수 있는 서지보호기!
결정적인 한 순간을 위해 미리 준비하고 대비하시기를 바랍니다.
|
